UNIC Stainless Cylinder®
Ett ytterst flexibelt cylinderprogram som står för en unik kvalitet
Cylindern klarar av yttre skadliga påverkningar extremt bra
Utrustning som tvättas med starka rengöringsmedel framför allt inom livsmedel- och medicinindustrin kräver speciell design och rengöringsvänlighet. Cylindrarna är anpassade för att reducera bort smutsfällor och är tillverkade för drift i tuff miljö. Dessa cylindrar kan vi erbjuda.
- Marknadens mest rengöringsvänliga cylindrar i rostfritt stål
- Bredaste standardprogrammet på marknaden
- Går att reparera, det finns reparationssatser till alla storlekar
- Lätta att byta ut mot andra fabrikat
- 900 standarcylindrar på lager ger marknadens kortaste leveranstid
- Tillverkning av kundunika specialutföranden för DIN ISO 6432/15552
Valmöjligheter i utförande
- Slaglängd och diameter
- Speciella fram- och bakgavlar
- Stålkvalitet
- Förlängd kolvstång
- Med eller utan fjäder och ändlägesdämpning
- Kemi- och värmeresistenta utföranden
- ATEX utföranden

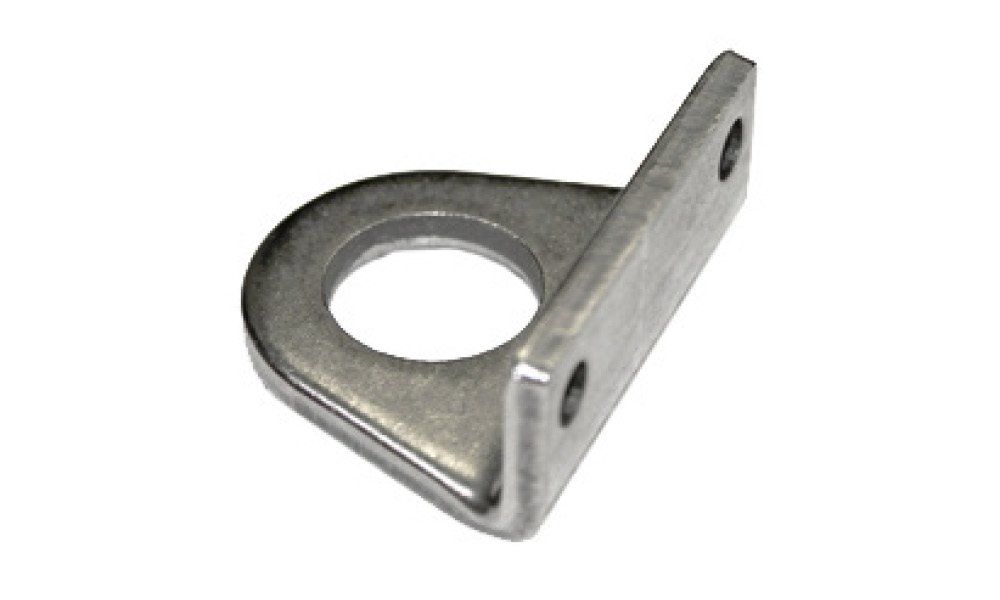

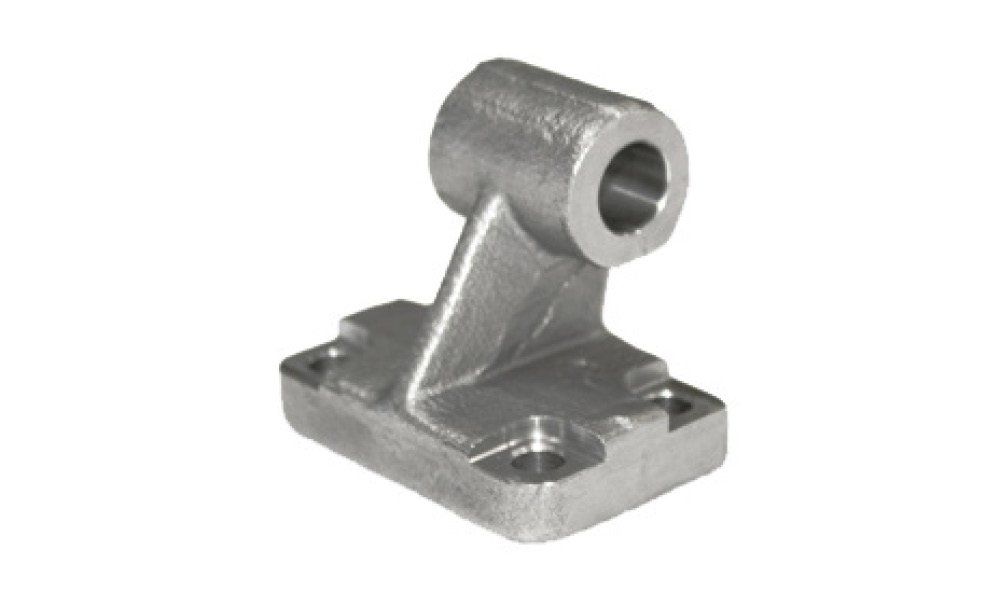

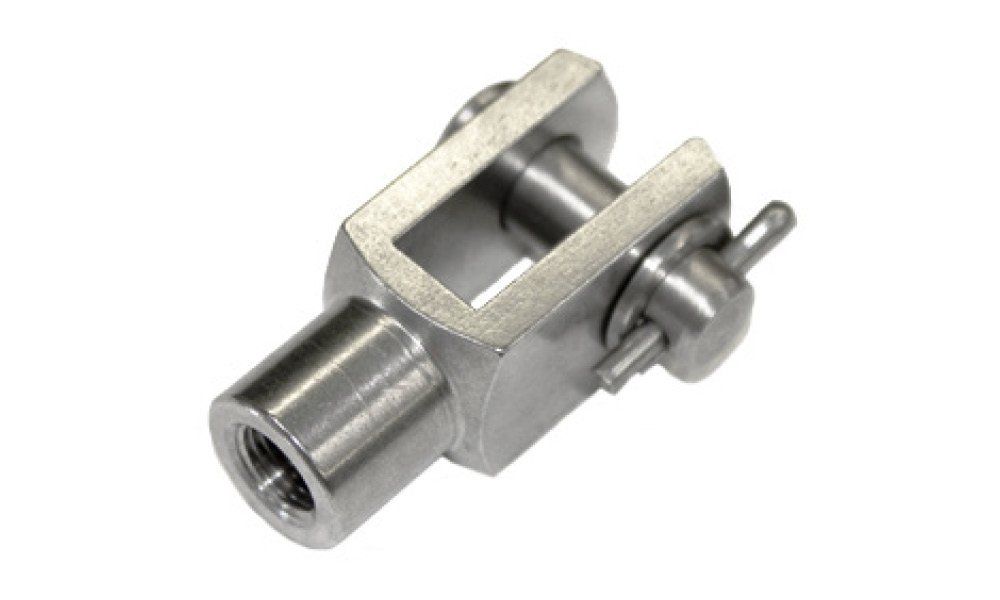

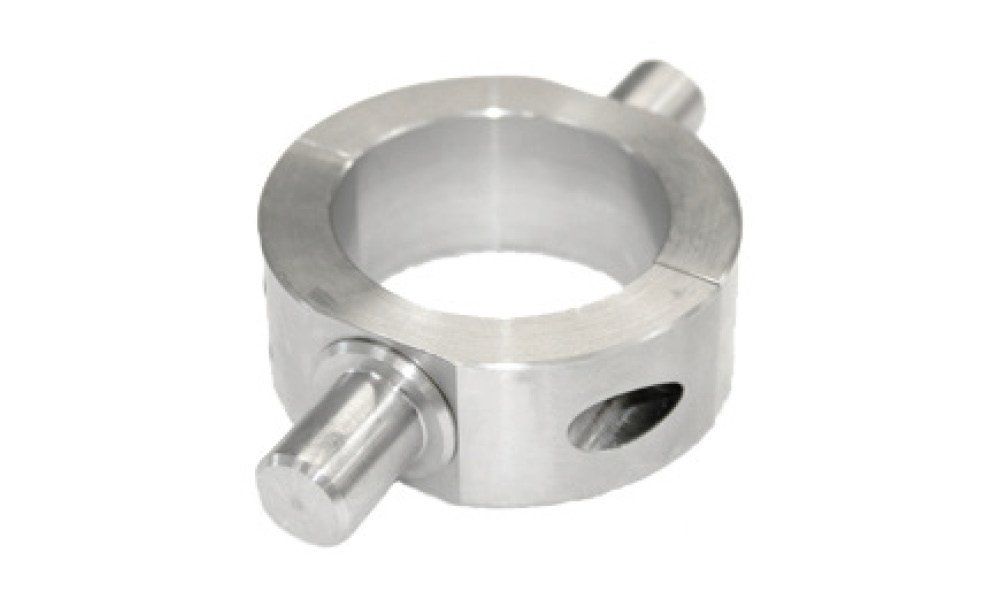

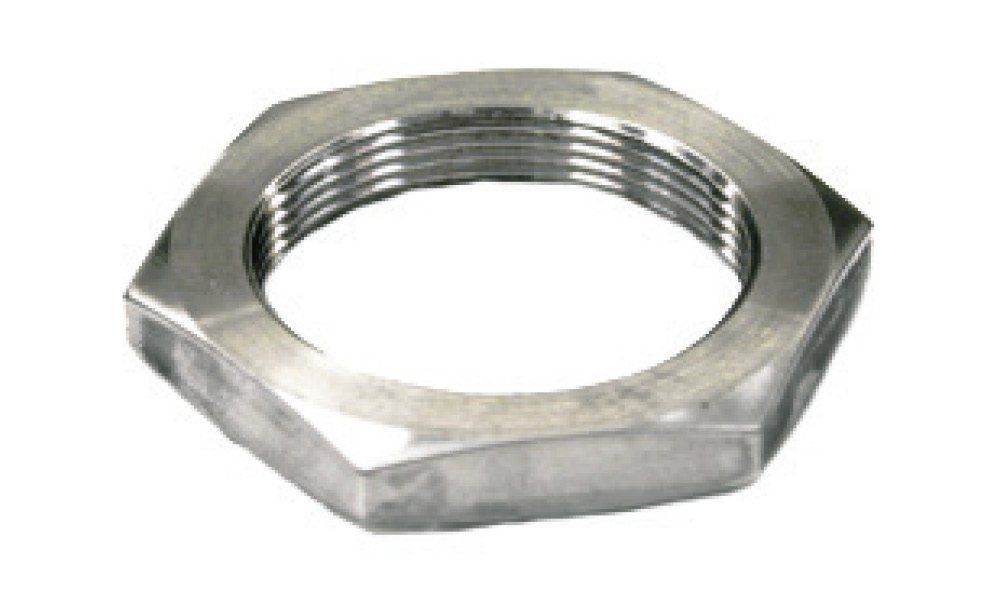

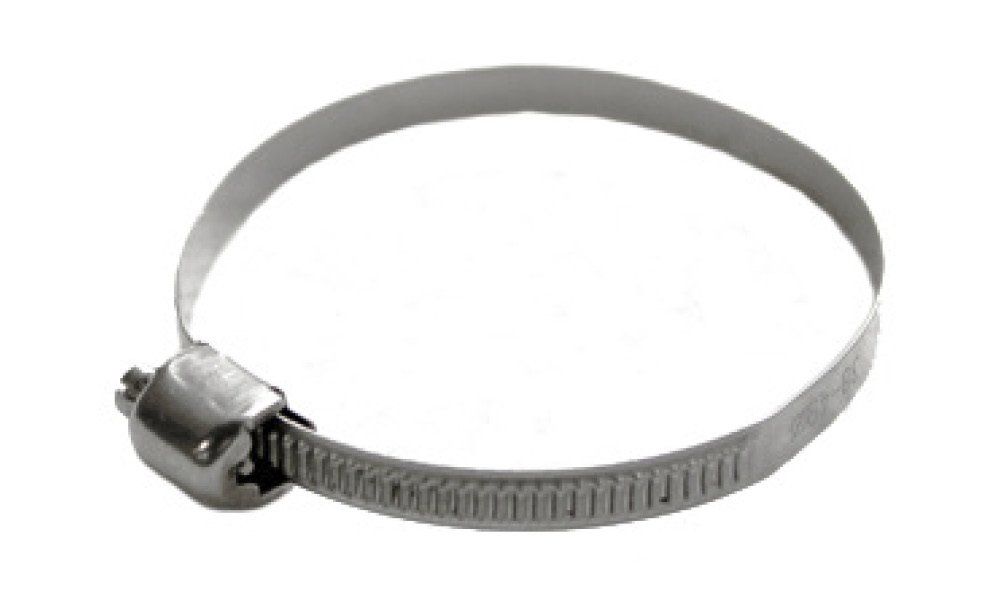

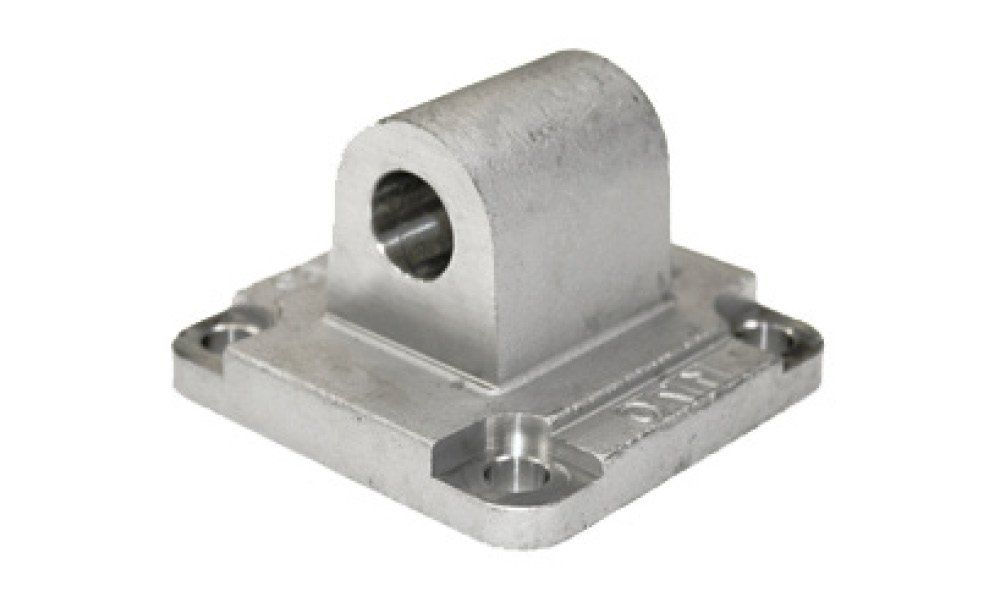

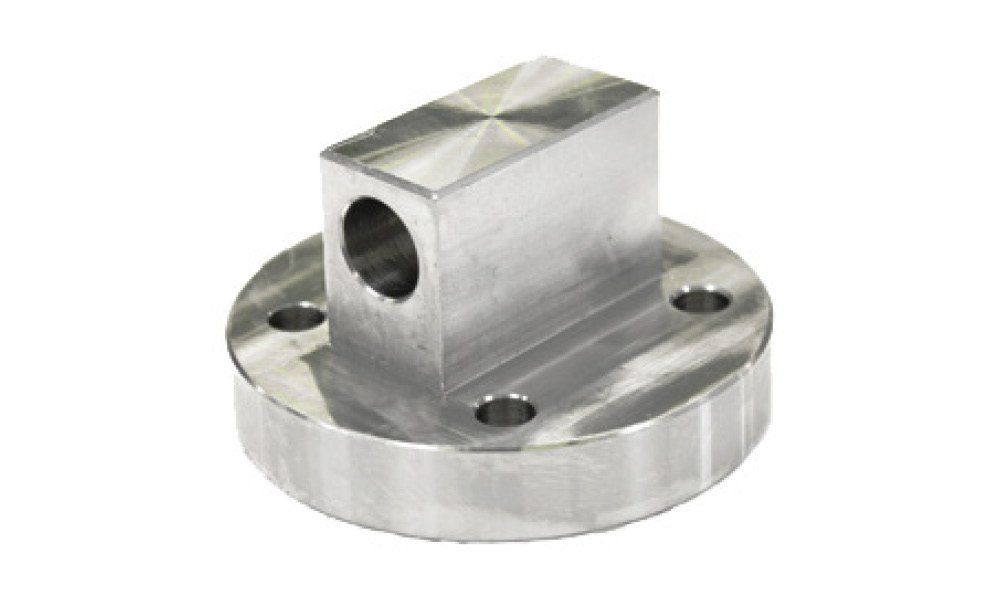

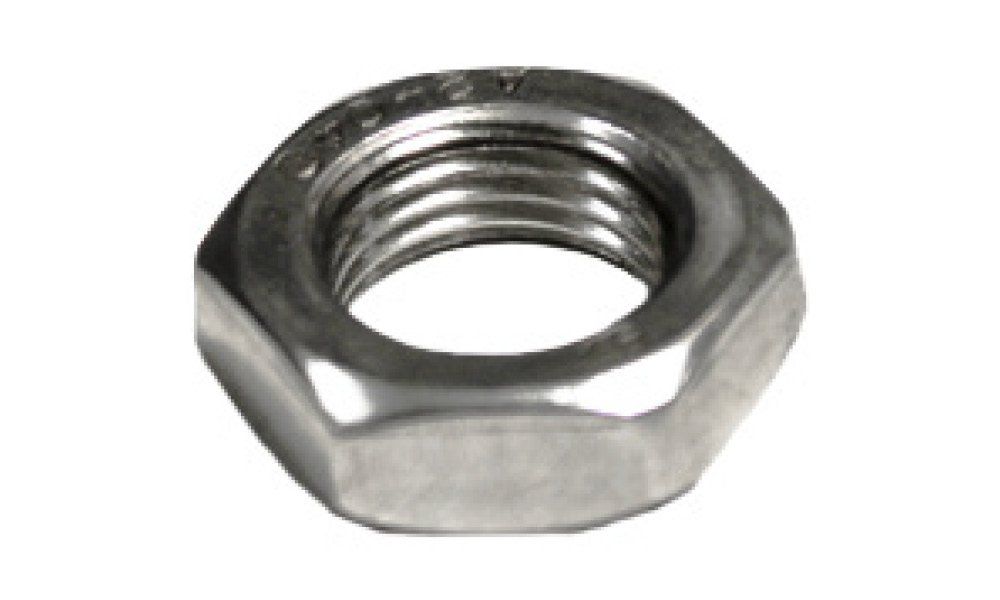

- Komplett sortiment av beslag, givare och tillbehör för DIN ISO
- 6432/15552 cylindrar Ø12 – Ø125
- Rostfria kopplingar i alla storlekar
- 3D stepfiler för alla cylindrar konstruerade i SolidWorks
- Vägledning och dokumentation
Standard cylinder DIN/ISO 6432 Ø12 - Ø25
En standard UNIC Stainless Cylinder® DIN/ISO 6432 (Ø12 - Ø25) finns med magnet för avkänning och inbyggd fast ändlägesdämpning. Cylindrarna kan även fås med justerbar ändlägesdämpning. Som standard är en UNIC Stainless Cylinder® monterat med tätningar i Nitrilgummi (NBR)/Polyuretan (PU) och kolv i POM.
- Max tryck: 10 bar
- Temperatur: ÷20°C till +80°C
- Standard slaglängder: 10-500 mm (specialcylindrar max 1000mm)
Tilläggskoder som anges efter artikelnumret
- Värmetålig upp till +150°C - H
- Kemikalieresistens - C
- Adapter - A1/A2
- ATEX - EX

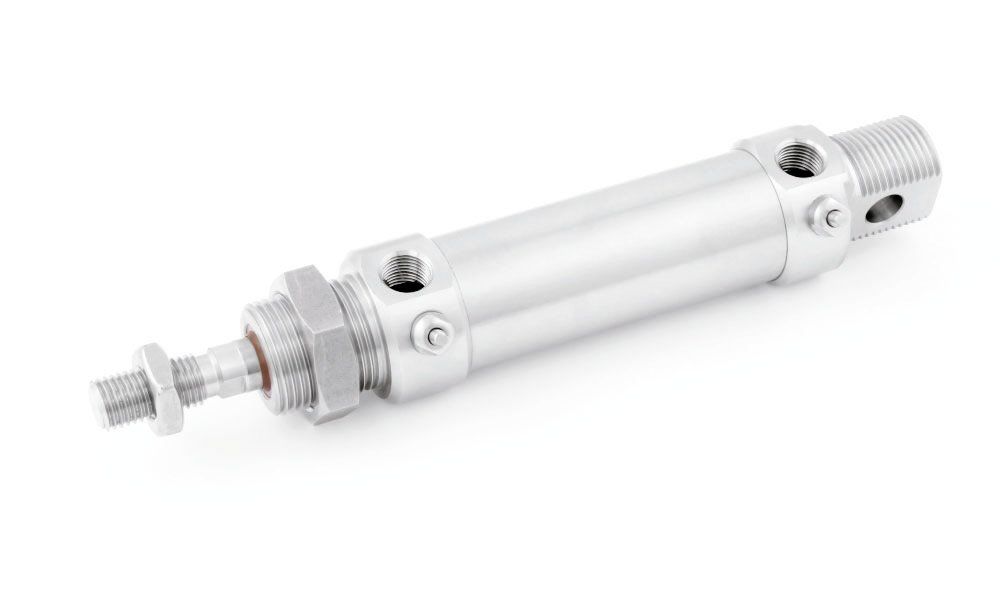

Typ 0102 / 0508 - med gänga i fram- och bakgavel (med axelhål)"
Se datablad för alla specifikationer
Standard
U012 0000 0102
U016 0000 0102
U020 0000 0102
U025 0000 0102
Med justerbar ändlägesdämpning
U025 0000 0508

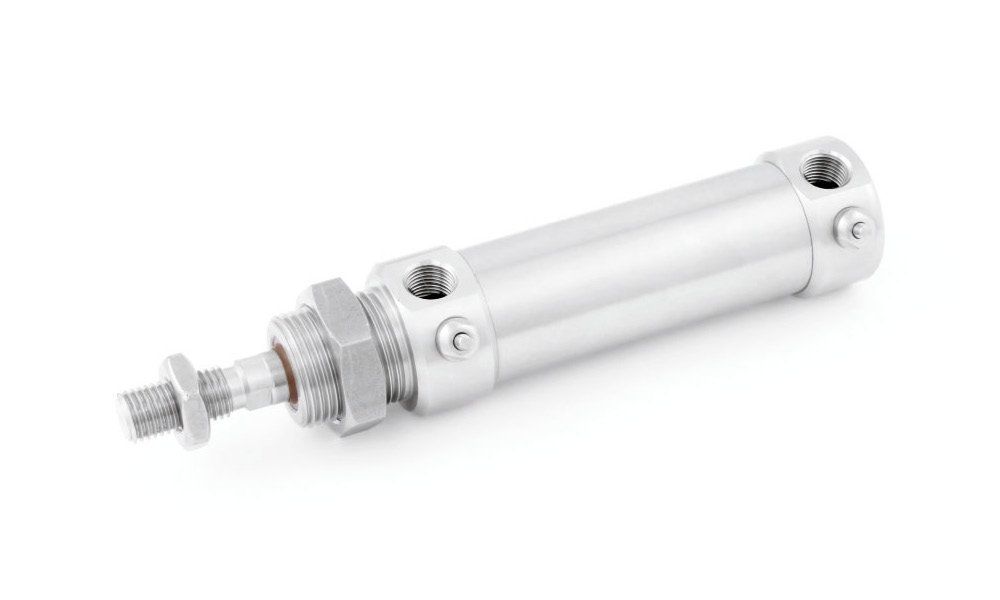

Typ 0104 / 0510 - med gänga i framgavel och slät bakgavel
Se datablad för alla specifikationer
Standard
U012 0000 0104
U016 0000 0104
U020 0000 0104
U025 0000 0104
Med justerbar ändlägesdämpning
U025 0000 0510

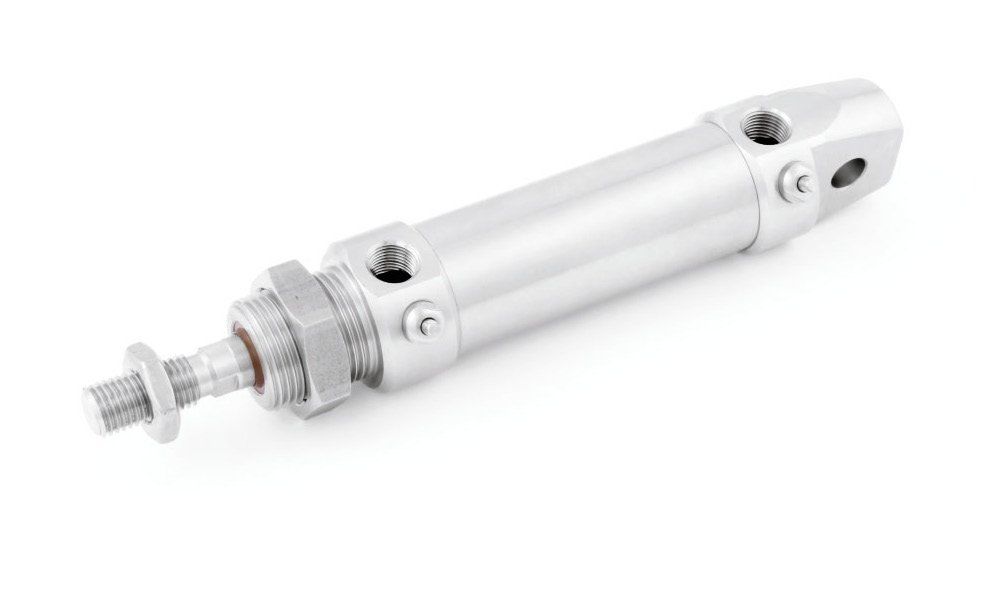

Typ 0106 / 0512 - med gänga i framgavel och slät bakgavel (med axelhål)
Se datablad för alla specifikationer
Standard
U012 0000 0106
U016 0000 0106
U020 0000 0106
U025 0000 0106
Med justerbar ändlägesdämpning
U025 0000 0512

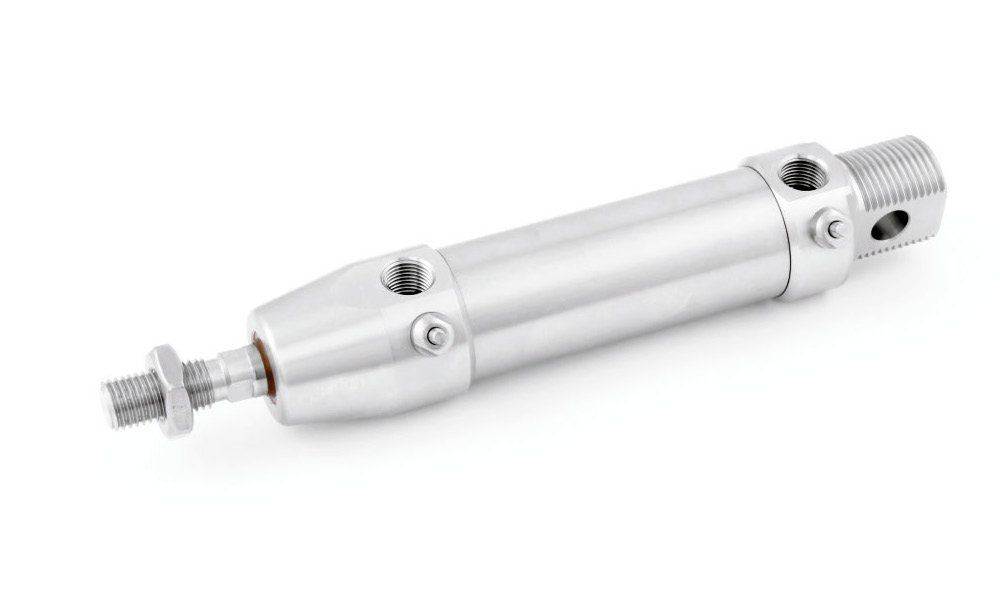

Typ 0302 / 0708 - slät framgavel och gängad bakgavel (med axelhål)
Se datablad för alla specifikationer
Standard
U012 0000 0302
U016 0000 0302
U020 0000 0302
U025 0000 0302
Med justerbar ändlägesdämpning
U025 0000 0708

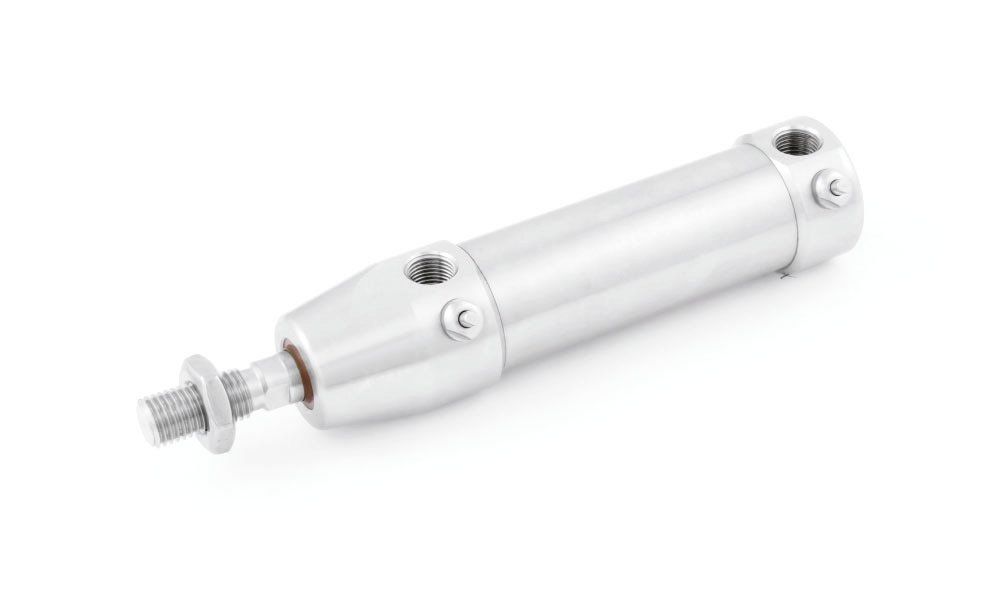

Typ 0304 / 0710 - slät fram- och bakgavel
Se datablad för alla specifikationer
Standard
U012 0000 0304
U016 0000 0304
U020 0000 0304
U025 0000 0304
Med justerbar ändlägesdämpning
U025 0000 0710

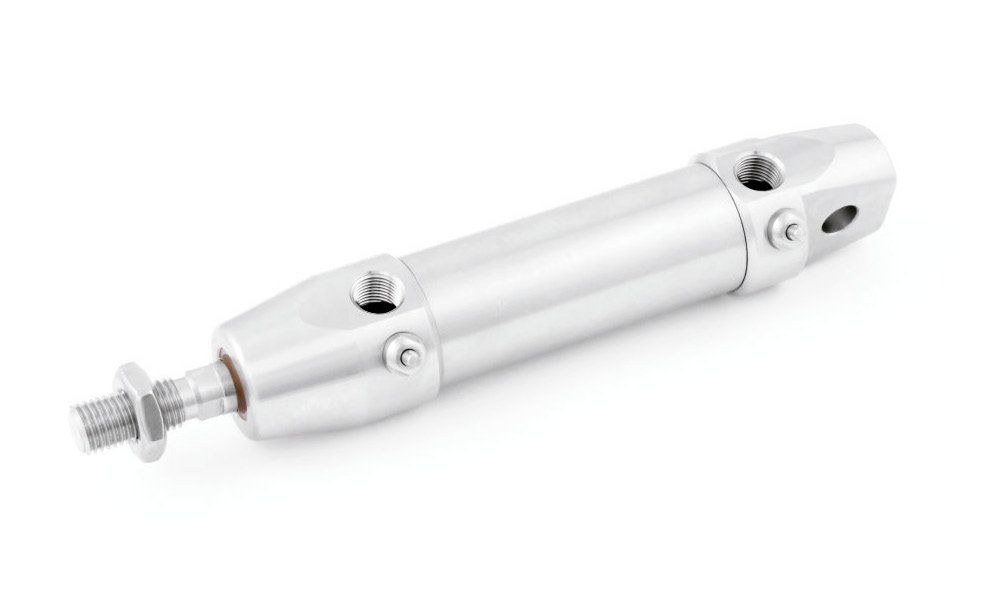

Typ 0306 / 0712 - slät fram- och bakgavel (med axelhål)
Se datablad för alla specifikationer
Standard
U012 0000 0306
U016 0000 0306
U020 0000 0306
U025 0000 0306
Med justerbar ändlägesdämpning
U025 0000 0712
Sammanfattning
Alla cylindrar är sammanskruvade och kan därför repareras.
Notera: Alla mått är med 0,0 mm slaglängd.
DIN/ISO 6432 (Ø12 - Ø25)
Denna cylinder är konstruerad efter standard DIN/ISO 6432 och kan ersätta andra cylindrar konstruerade efter DIN/ISO 6432.
Material
Kolvstång, beslag, cylinderrör
Ändgavlar och adapter: AISI 304 / (EN 1.4301)*
Kolv: POM / Aluminium
Avskrapare: Nitrilgummi / Polyuretan
O-ringar: Viton
*Kan levereras i AISI 316L (EN 1.4404)

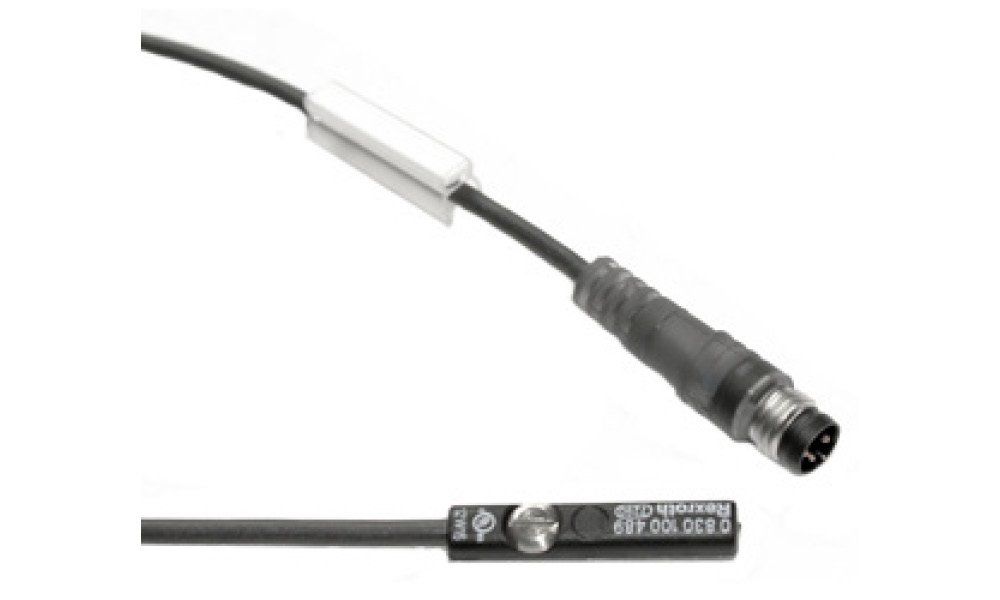

Magnet för avkänning
Som standard är alla cylindrar monterade med magnet. Med hjälp av en givare är det möjligt att registrera kolvstångens position.
Justerbar ändlägesdämpning
Med en justerbar ändlägesdämpning så kan du öka effektiviteten i hela ditt pneumatiska system. Du kan justera bromseffekten med den justerbara skruven som är monterat på cylindern.
Värmetålig cylinder upp till +150°C
En värmetålig UNIC Stainless Cylinder® kan användas i miljöer upp till +150°C. Vid beställning av en värmetålig cylinder så anges ett ”H’’ längst bak i artikelnumret.
Cylinder med ökad kemikalie-resistens
Önskas en ökad kemikalie-resistens så används kemikalieresistenta tätningar som tätar mot den yttre miljön. Vid beställning av en cylinder med ökad kemikalieresistens anges ett ”C’’ längst bak i artikelnumret.

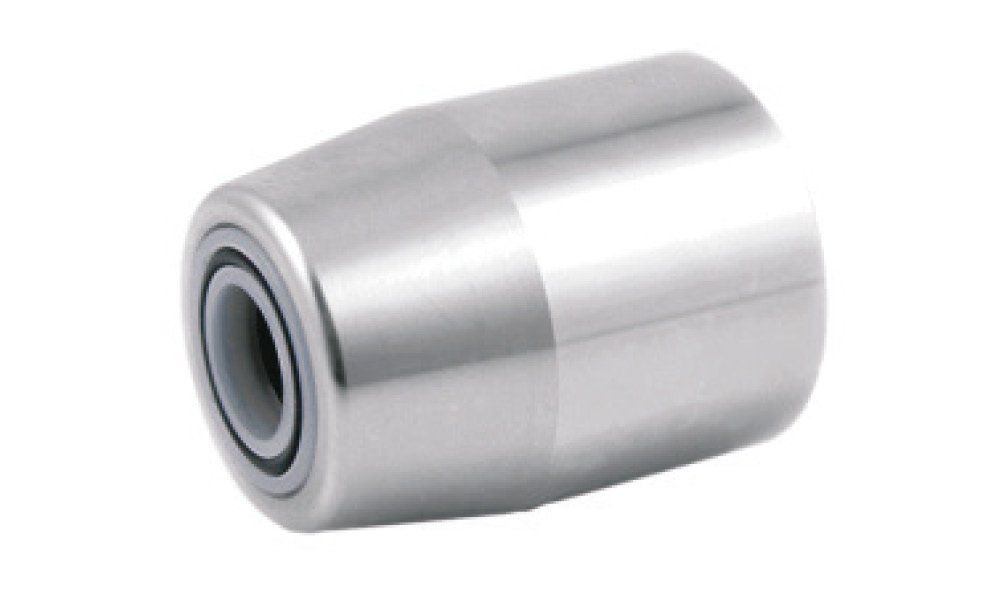

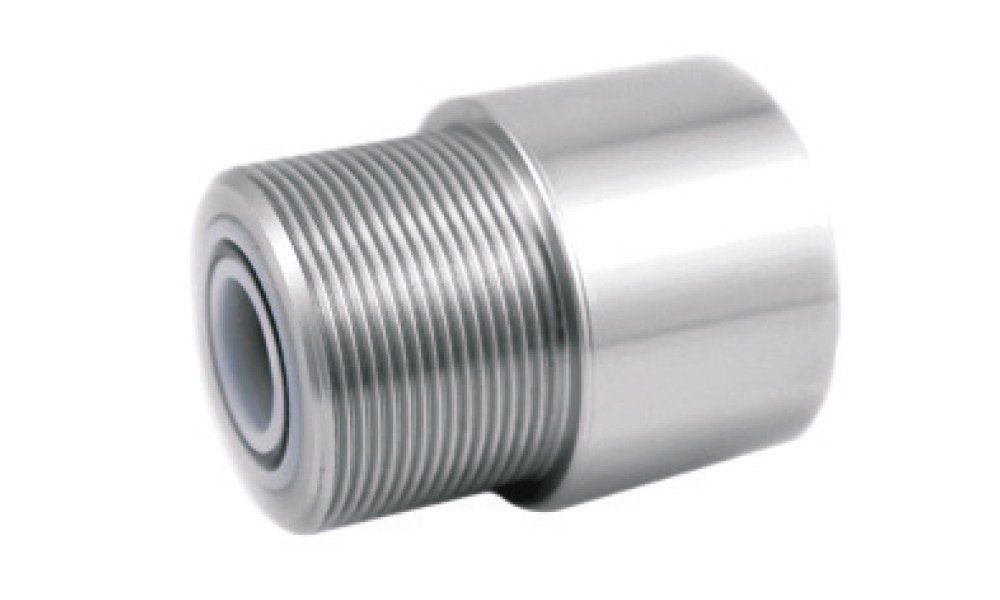

Cylinder med adapter
Det kan vara en fördel att montera en adapter på framgaveln om cylindern används i en aggressiv miljö som ger avlagringar på kolvstången. Adaptern är därför monterat med en kemikalie-resistent och hård avstrykare i PTFE. Vid beställning av en cylinder med adapter anges ett ”A1 eller A2” längst bak i artikelnumret.
Cylinder med fjäder
Alla cylindrar kan levereras som enkelverkande med fjäderretur.
Behöver du hjälp? Kontakta någon av våra tekniska säljare

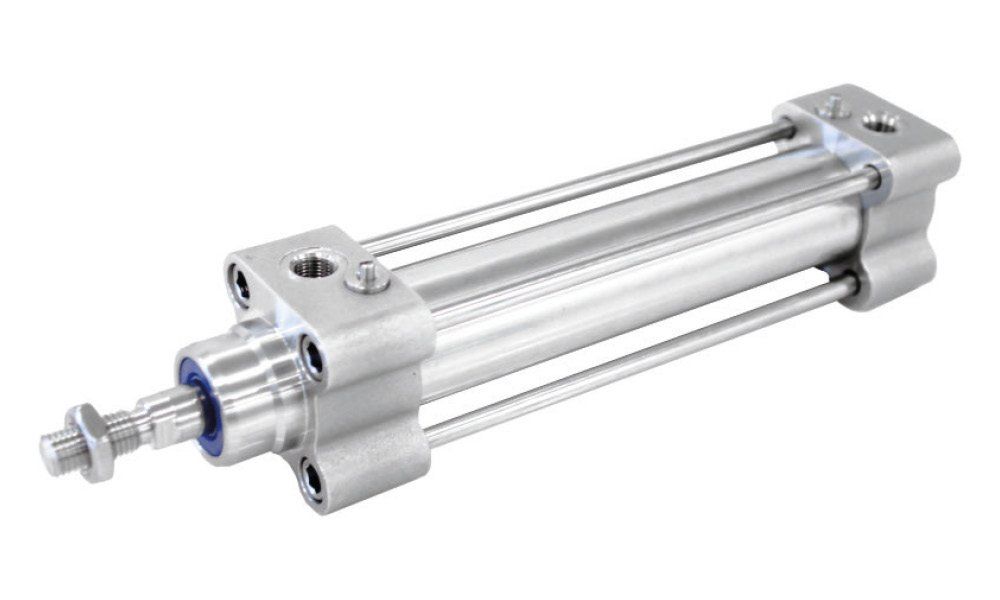

Standard cylinder DIN/ISO 15552 Ø32 – Ø63
En standard UNIC Stainless Cylinder® DIN/ISO 15552 (Ø32 – Ø63) finns med magnet för avkänning och inbyggd fast ändlägesdämpning. Cylindrarna kan även fås med justerbar ändlägesdämpning. Som standard är en UNIC Stainless Cylinder® monterat med tätningar i Nitrilgummi (NBR)/Polyuretan (PU) och kolv i POM.
- Max tryck: 10 bar
- Temperatur: ÷20°C till +80°C
- Standard slaglängder: 10-500 mm (specialcylindrar max 2000mm)
Tilläggskoder som anges efter artikelnumret
- Värmetålig upp till +150°C - H
- Kemikalieresistens - C
- Adapter - A1/A2
- ATEX - EX
- FDA godkännande - FDA

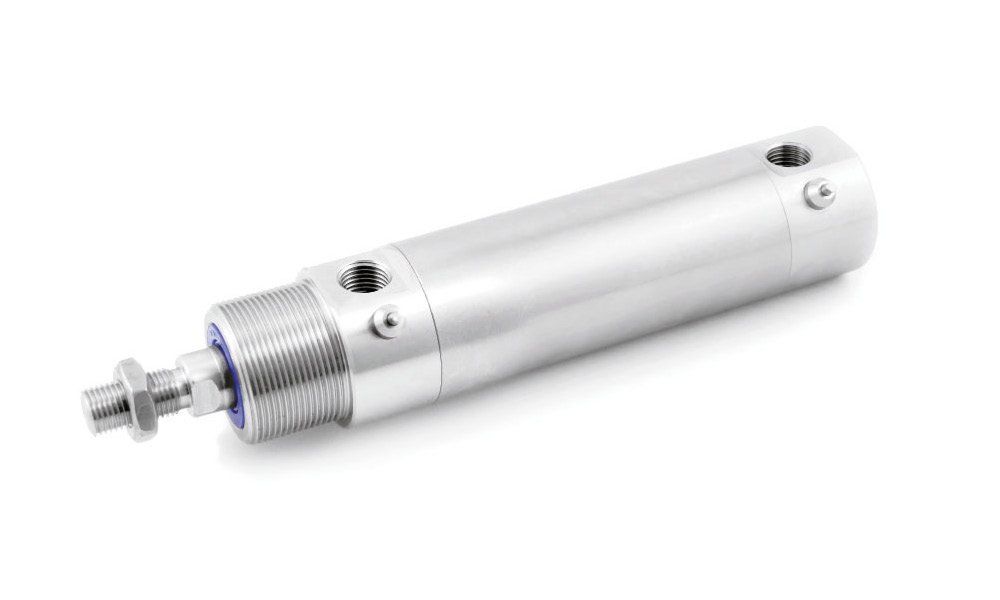

Typ 0914 - med gänga i framgavel och slät bakgavel
Se datablad för alla specifikationer
Standard inklusive ändlägesdämpning
U032 0000 0914
U040 0000 0914
U050 0000 0914
U063 0000 0914
Typ 1114 - med slät fram- och bakgavel
Se datablad för alla specifikationer
Standard inklusive ändlägesdämpning
U012 0000 0104
U016 0000 0104
U020 0000 0104
U025 0000 0104

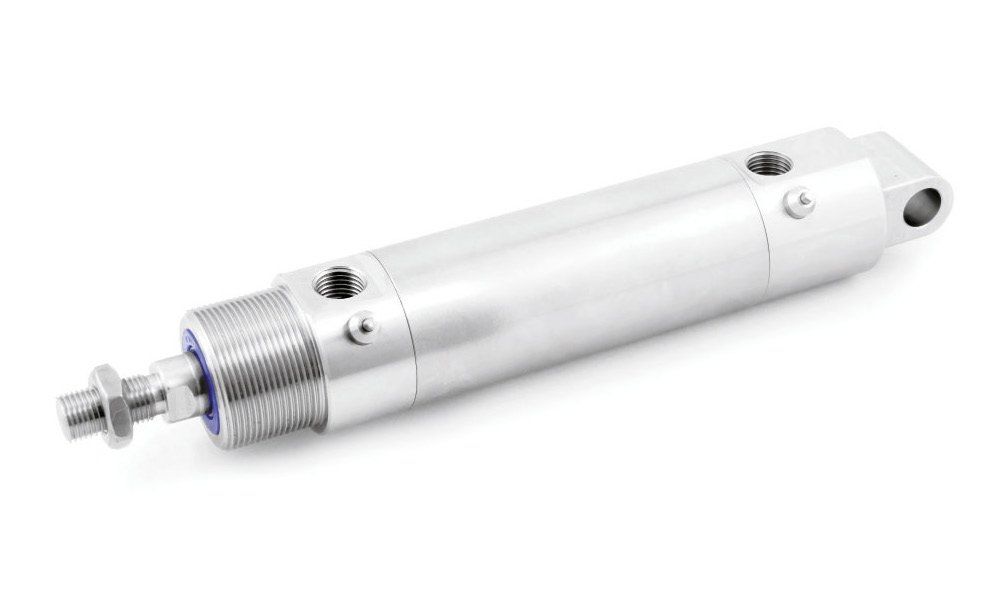

Typ 0916 - med gänga i framgavel - och slät bakgavel med svängfäste
Se datablad för alla specifikationer
Standard inklusive ändlägesdämpning
U032 0000 0916
U040 0000 0916
U050 0000 0916
U063 0000 0916

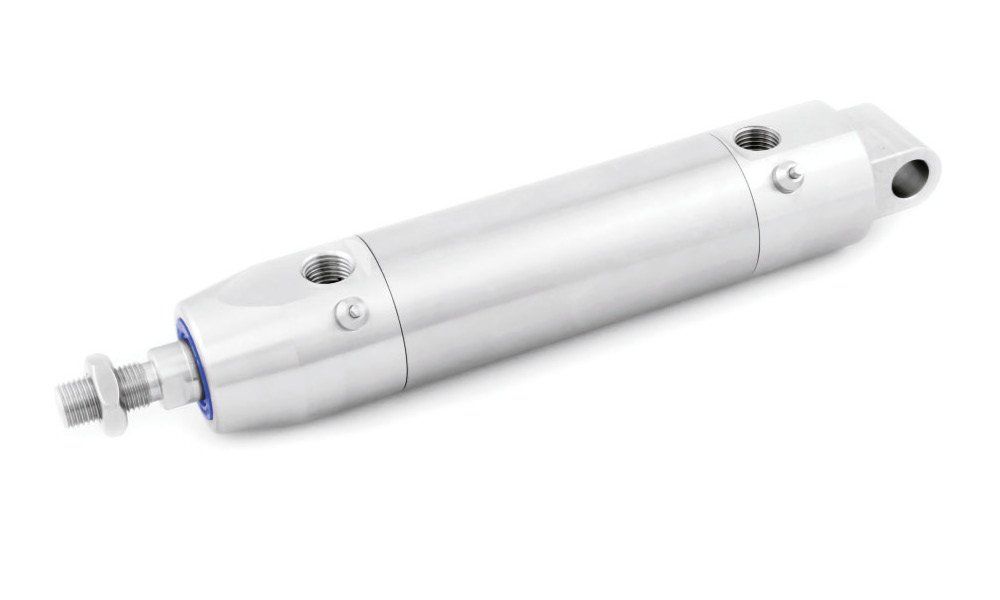

Typ 1116 - med slät fram- och bakgavel med svängfäste
Se datablad för alla specifikationer
Standard inklusive ändlägesdämpning
U032 0000 1116
U040 0000 1116
U050 0000 1116
U063 0000 1116

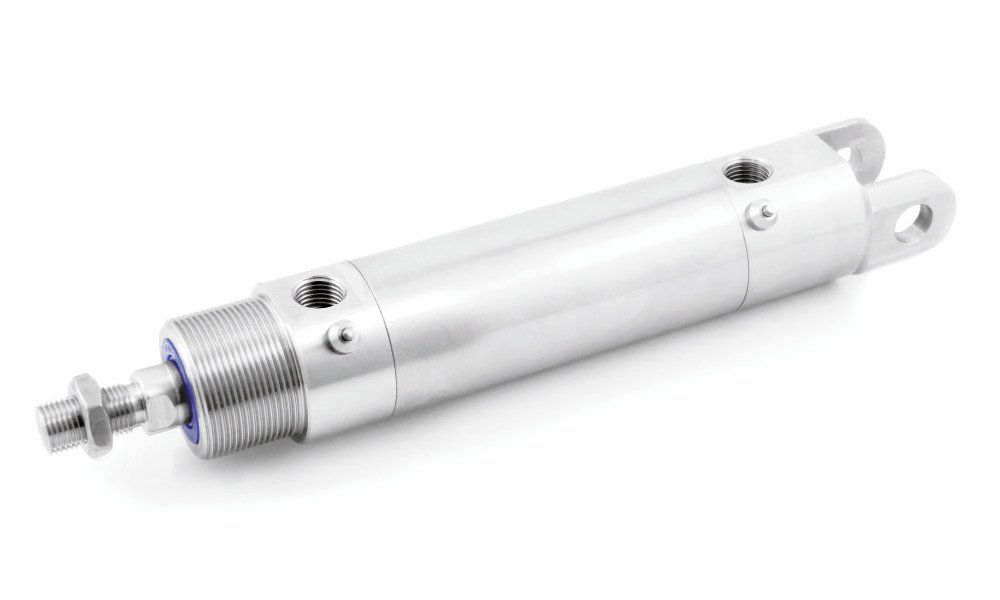

Typ 0918 - med gänga i framgavel och slät bakgavel med gaffelfäste
Se datablad för alla specifikationer
Standard inklusive ändlägesdämpning
U032 0000 0918
U040 0000 0918
U050 0000 0918
U063 0000 0918

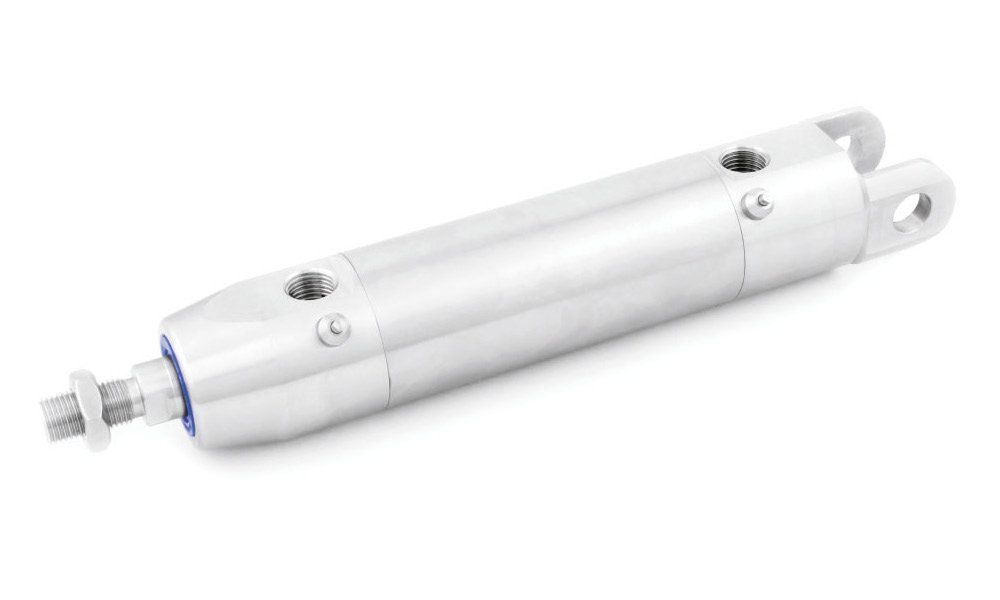

Typ 1118 - med slät fram- och bakgavel med gaffelfäste
Se datablad för alla specifikationer
Standard inklusive ändlägesdämpning
U032 0000 1118
U040 0000 1118
U050 0000 1118
U063 0000 1118

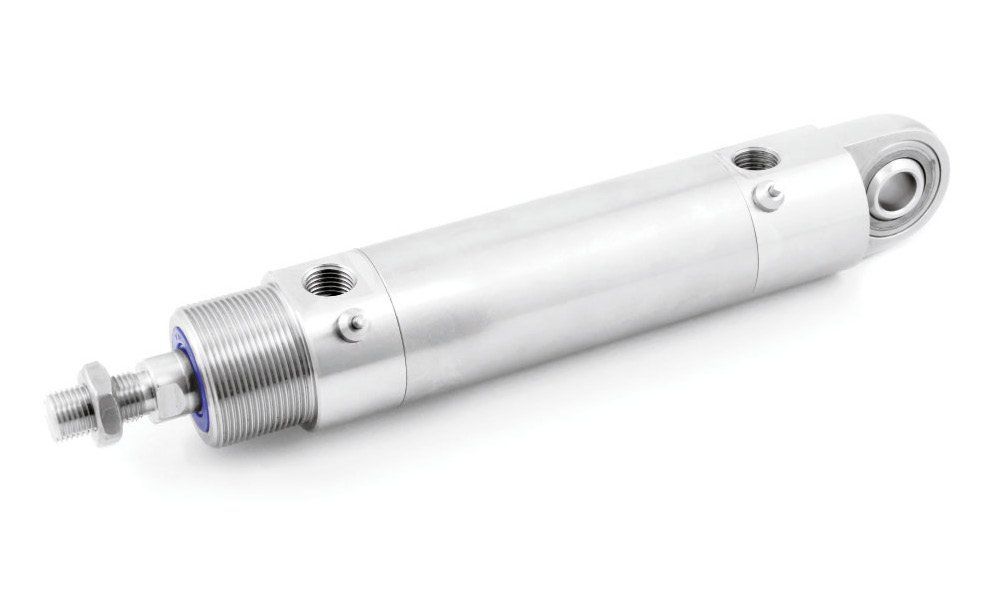

Typ 0924 - med gänga i framgavel och bakgavel med länkhuvud
Se datablad för alla specifikationer
Standard
U032 0000 0924
U040 0000 0924
U050 0000 0924
U063 0000 0924

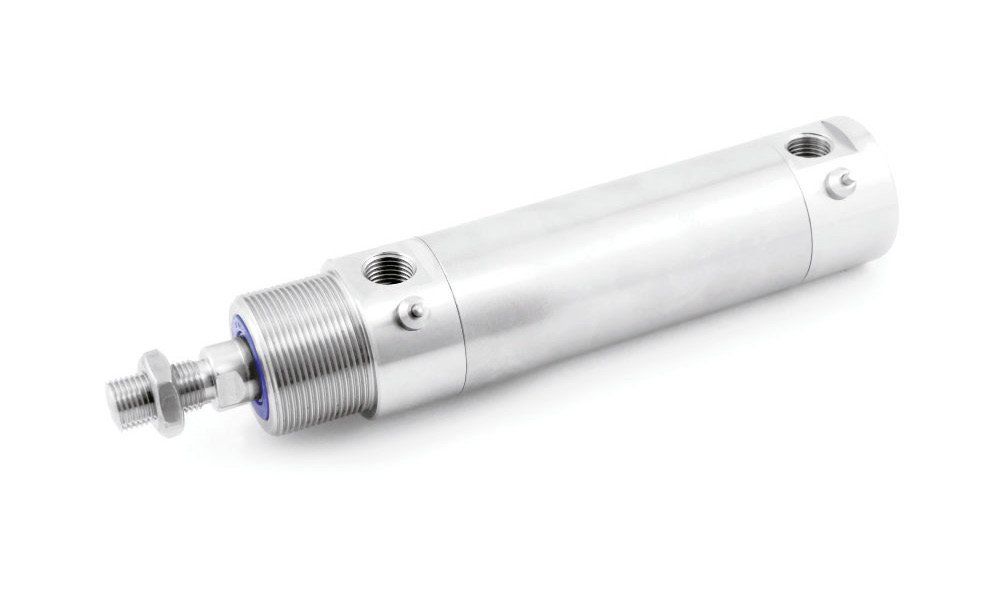

Typ 0926 - med gänga i framgavel och slät bakgavel
Se datablad för alla specifikationer
Standard
U032 0000 0926
U040 0000 0926
U050 0000 0926
U063 0000 0926

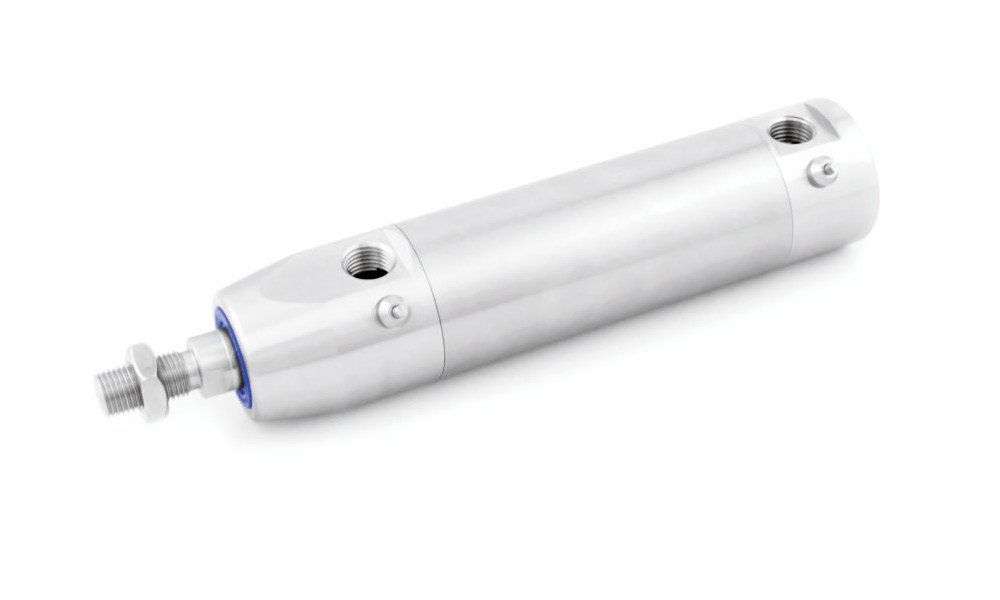

Typ 1126 - med slät fram- och bakgavel med montagehål
Se datablad för alla specifikationer
Standard
U032 0000 1126
U040 0000 1126
U050 0000 1126
U063 0000 1126
Sammanfattning
Alla cylindrar är sammanskruvade och kan därför repareras.
Notera: Alla mått är med 0,0 mm slaglängd.
DIN/ISO 15552
Denna cylinder är konstruerad efter standard DIN/ISO 15552 och kan ersätta andra cylindrar konstruerade efter DIN/ISO 15552.
Material
Kolvstång, beslag, cylinderrör
Ändgavlar och adapter: AISI 304 / (EN 1.4301)*
Kolv: POM / Aluminium
Avskrapare: Nitrilgummi / Polyuretan
O-ringar: Viton
*Kan levereras i AISI 316L (EN 1.4404)
Magnet för avkänning
Som standard är alla cylindrar monterade med magnet. Med hjälp av en givare är det möjligt att registrera kolvstångens position.
Justerbar ändlägesdämpning
Med en justerbar ändlägesdämpning så kan du öka effektiviteten i hela ditt pneumatiska system. Du kan justera bromseffekten med den justerbara skruven som är monterat på cylindern.
Värmetålig cylinder upp till +150°C
En värmetålig UNIC Stainless Cylinder® kan användas i miljöer upp till +150°C. Vid beställning av en värmetålig cylinder så anges ett ”H’’ längst bak i artikelnumret.
Cylinder med ökad kemikalie-resistens
Önskas en ökad kemikalie-resistens så används kemikalieresistenta tätningar som tätar mot den yttre miljön. Vid beställning av en cylinder med ökad kemikalieresistens anges ett ”C’’ längst bak i artikelnumret.
Cylinder med adapter
Det kan vara en fördel att montera en adapter på framgaveln om cylindern används i en aggressiv miljö som ger avlagringar på kolvstången. Adaptern är därför monterat med en kemikalie-resistent och hård avstrykare i PTFE. Vid beställning av en cylinder med adapter anges ett ”A1 eller A2” längst bak i artikelnumret.
Cylinder med fjäder
Alla cylindrar kan levereras som enkelverkande med fjäderretur.
Behöver du hjälp? Kontakta någon av våra tekniska säljare
Standard cylinder DIN/ISO 15552 Ø80 – Ø125
En standard UNIC Stainless Cylinder® DIN/ISO 15552 (Ø80 – Ø125) finns med magnet för avkänning och inbyggd fast ändlägesdämpning. Cylindrarna kan även fås med justerbar ändlägesdämpning. Som standard är en UNIC Stainless Cylinder® monterat med tätningar i Nitrilgummi (NBR)/Polyuretan (PU) och kolv i POM.
- Max tryck: 10 bar
- Temperatur: ÷20°C till +80°C
- Standard slaglängder: 10-500 mm (specialcylindrar max 2000mm)
Tilläggskoder som anges efter artikelnumret
- Värmetålig upp till +150°C - H
- Kemikalieresistens - C
- Adapter - A1/A2
- ATEX - EX
- FDA godkännande - FDA

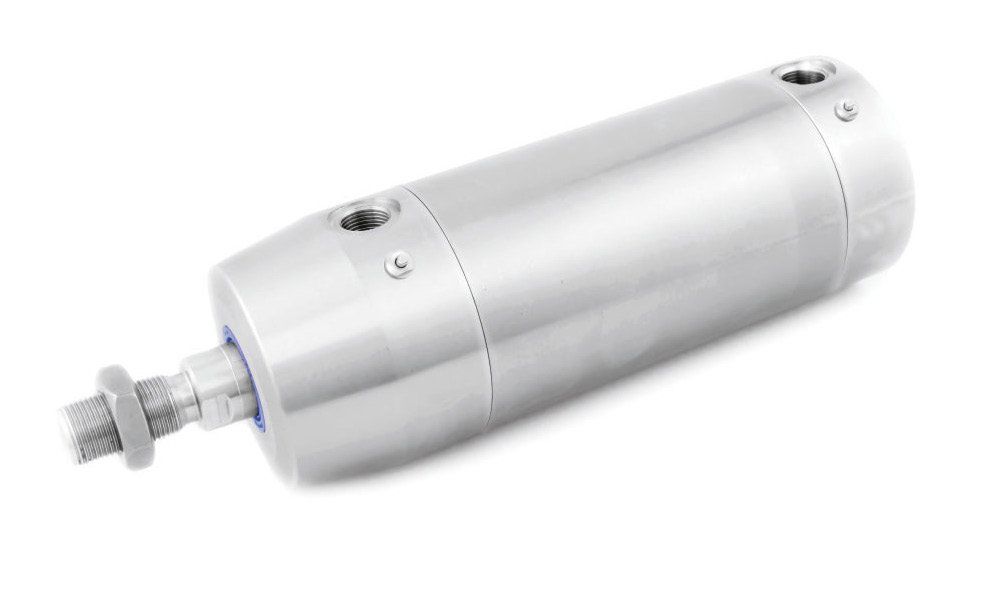

Typ 1120 - med slät fram- och bakgavel (montageskruvar)
Se datablad för alla specifikationer
Standard inklusive
U080 0000 1120
U100 0000 1120
U125 0000 1120

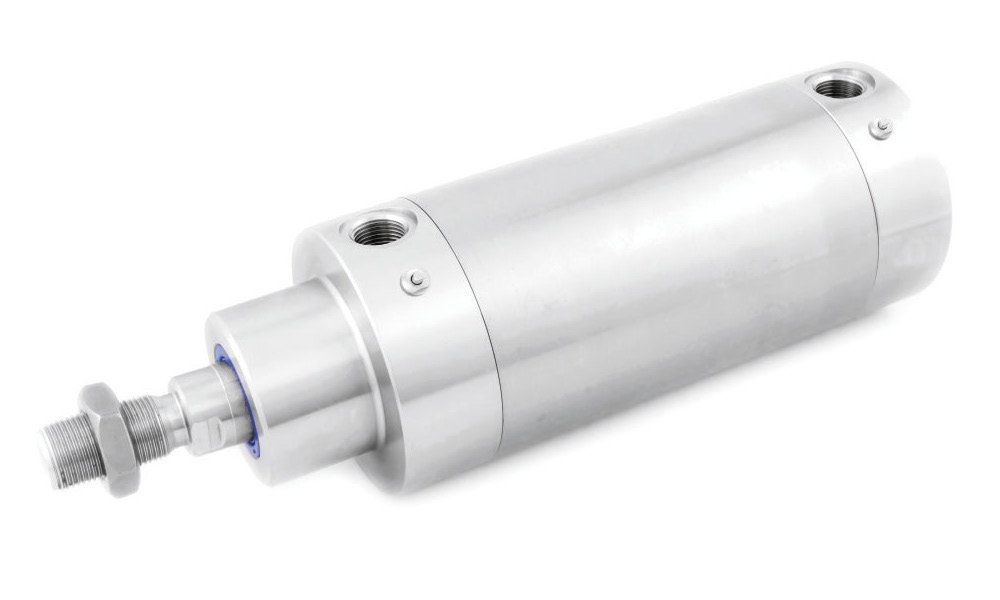

Typ 1320 - med slät fram- och bakgavel (montageskruvar)
Se datablad för alla specifikationer
Standard inklusive
U080 0000 1320
U100 0000 1320
U125 0000 1320

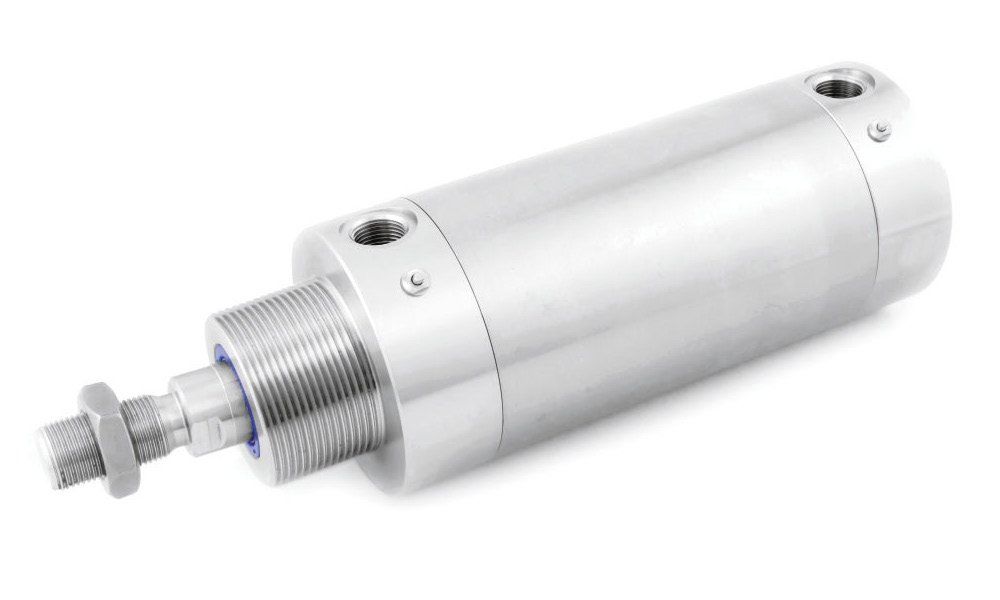

Typ 1720 - med gänga i framgavel-och slät bakgavel (montageskruvar)
Se datablad för alla specifikationer
Standard inklusive
U080 0000 1720
U100 0000 1720
U125 0000 1720

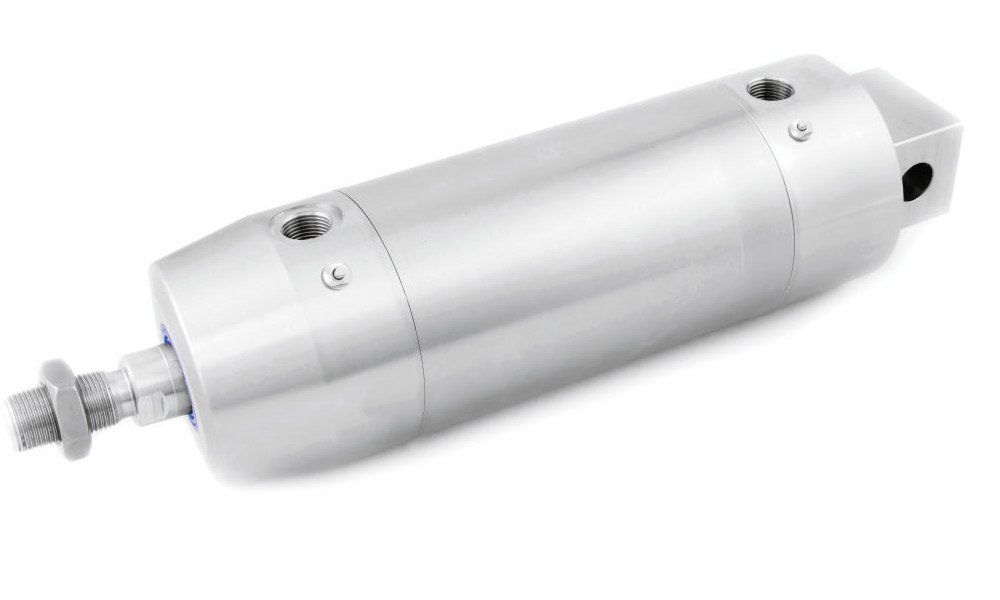

Typ 1128 - med slät framgavel och bakgavel med svängfäste (montageskruvar)
Se datablad för alla specifikationer
Standard inklusive
U080 0000 1128
U100 0000 1128
U125 0000 1128

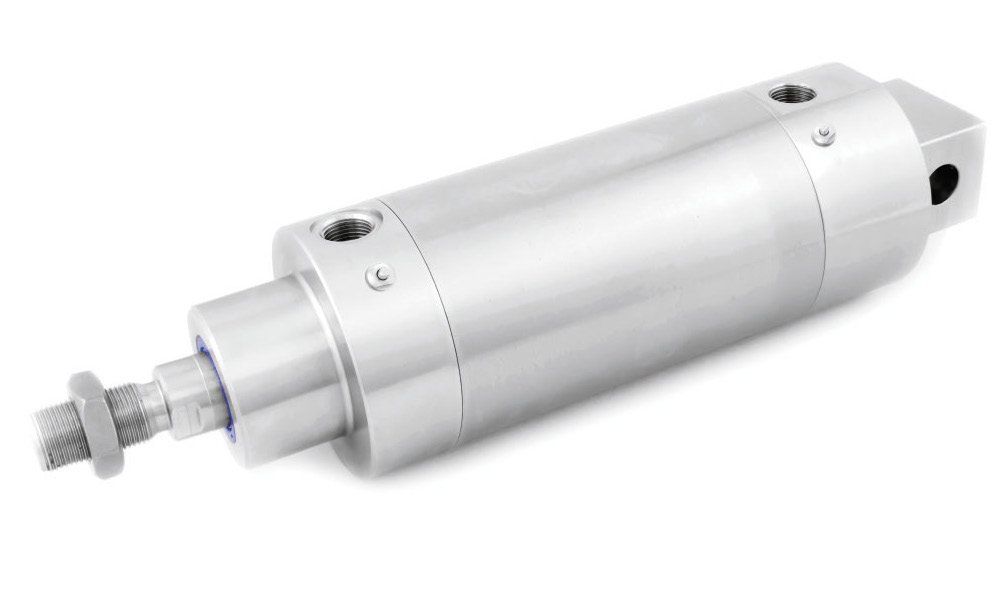

Typ 1328 - med slät framgavel och bakgavel med svängfäste (montageskruvar)
Se datablad för alla specifikationer
Standard inklusive
U080 0000 1328
U100 0000 1328
U125 0000 1328
Typ 1126 - med slät fram- och bakgavel med montagehål
Se datablad för alla specifikationer
Standard inklusive

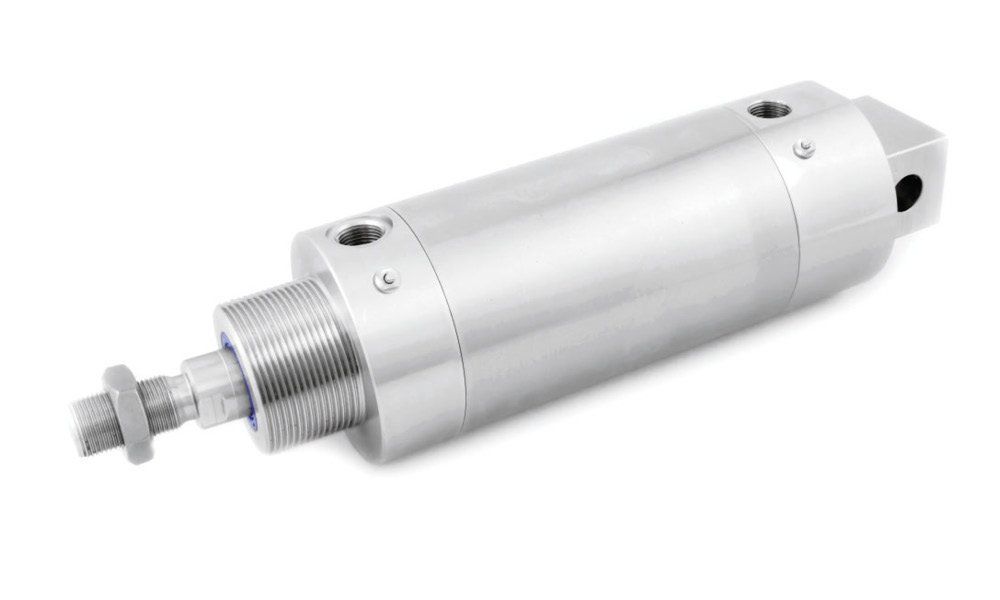

U080 0000 1728
U100 0000 1728
U125 0000 1728
Sammanfattning
Alla cylindrar är sammanskruvade och kan därför repareras.
Notera: Alla mått är med 0,0 mm slaglängd.
DIN/ISO 15552
Denna cylinder är konstruerad efter standard DIN/ISO 15552 och kan ersätta andra cylindrar konstruerade efter DIN/ISO 15552.
Material
Kolvstång, beslag, cylinderrör
Ändgavlar och adapter: AISI 304 / (EN 1.4301)*
Kolv: POM / Aluminium
Avskrapare: Nitrilgummi / Polyuretan
O-ringar: Viton
*Kan levereras i AISI 316L (EN 1.4404)
Magnet för avkänning
Som standard är alla cylindrar monterade med magnet. Med hjälp av en givare är det möjligt att registrera kolvstångens position.
Justerbar ändlägesdämpning
Med en justerbar ändlägesdämpning så kan du öka effektiviteten i hela ditt pneumatiska system. Du kan justera bromseffekten med den justerbara skruven som är monterat på cylindern.
Värmetålig cylinder upp till +150°C
En värmetålig UNIC Stainless Cylinder® kan användas i miljöer upp till +150°C. Vid beställning av en värmetålig cylinder så anges ett ”H’’ längst bak i artikelnumret.
Cylinder med ökad kemikalie-resistens
Önskas en ökad kemikalie-resistens så används kemikalieresistenta tätningar som tätar mot den yttre miljön. Vid beställning av en cylinder med ökad kemikalieresistens anges ett ”C’’ längst bak i artikelnumret.
Cylinder med adapter
Det kan vara en fördel att montera en adapter på framgaveln om cylindern används i en aggressiv miljö som ger avlagringar på kolvstången. Adaptern är därför monterat med en kemikalie-resistent och hård avstrykare i PTFE. Vid beställning av en cylinder med adapter anges ett ”A1 eller A2” längst bak i artikelnumret.
Cylinder med fjäder
Alla cylindrar kan levereras som enkelverkande med fjäderretur.
Behöver du hjälp? Kontakta någon av våra tekniska säljare
Standard cylinder DIN/ISO 15552 (VDMA) Ø32 – Ø125
En standard UNIC Stainless Cylinder® DIN/ISO 15552 (VDMA) (Ø32 – Ø125) är med magnet för avkänning och justerbar ändlägesdämpning. Som standard är en UNIC Stainless Cylinder® monterat med tätningar i Nitrilgummi (NBR)/Polyuretan (PU) och kolv i POM.
- Max tryck: 10 bar
- Temperatur: ÷20°C till +80°C
- Standard slaglängder: 10-500 mm (specialcylindrar max 2000mm)
Tilläggskoder som anges efter artikelnumret
- Värmetålig upp till +150°C - H
- Kemikalieresistens - C
- Adapter - A1/A2
- ATEX - EX
- FDA godkännande - FDA

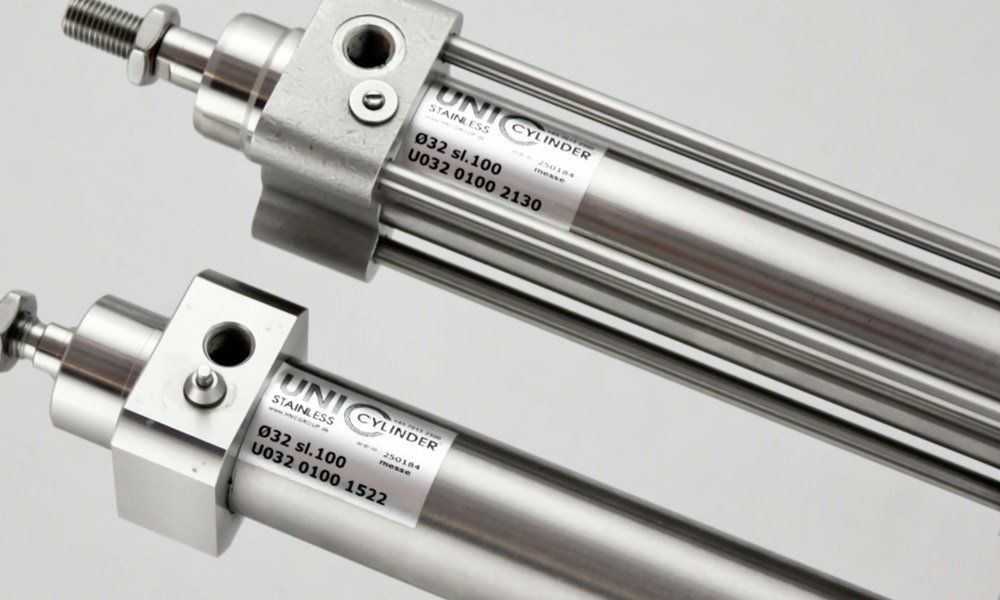

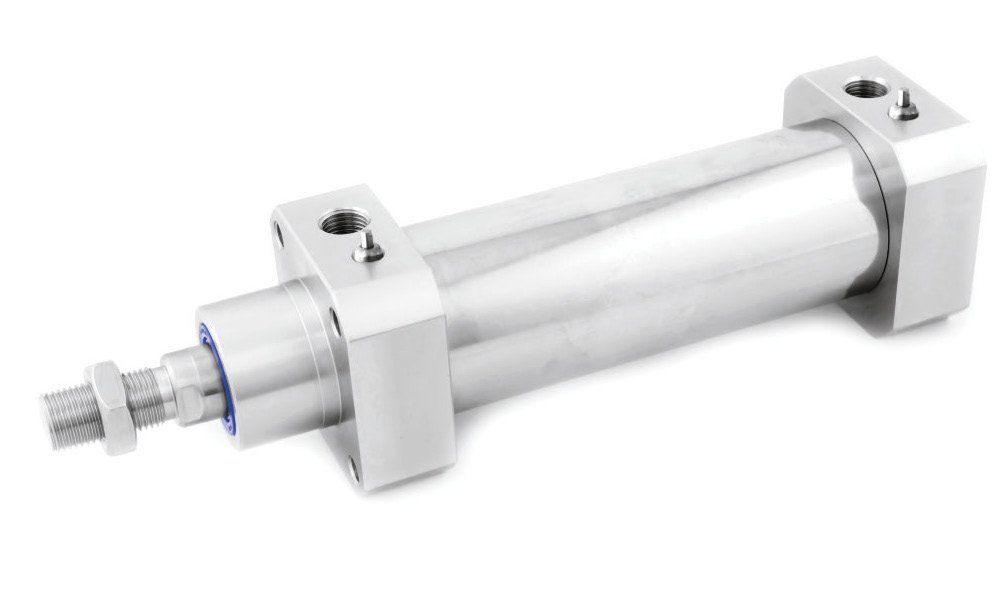

Typ 1522 - med slät fram- och bakgavel (montageskruvar)
Se datablad för alla specifikationer
Standard inklusive
ändlägesdämpning
U032 0000 1522
U040 0000 1522
U050 0000 1522
U063 0000 1522
U080 0000 1522
U100 0000 1522
U125 0000 1522

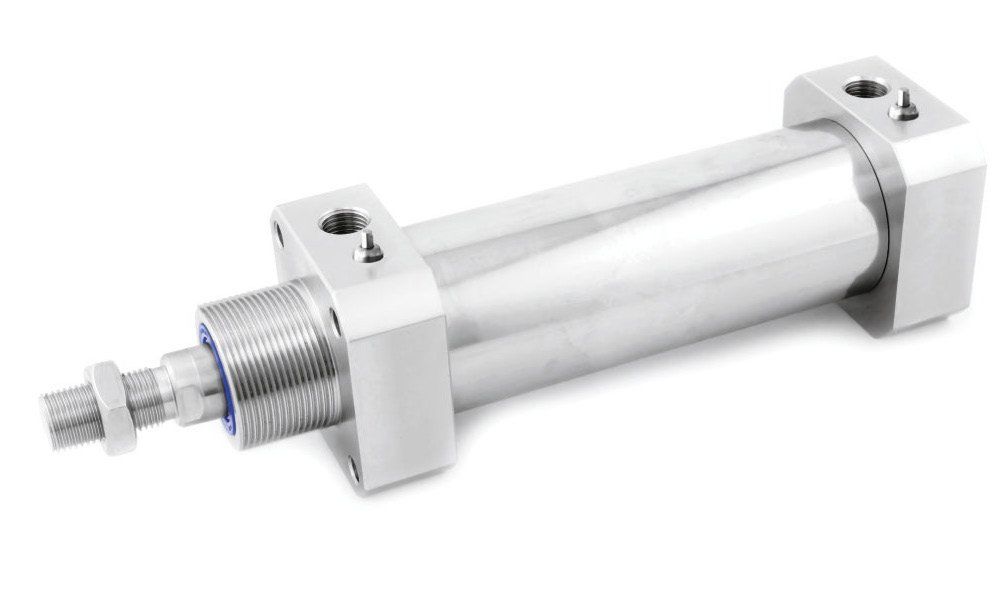

Typ 1320 - med slät fram- och bakgavel (montageskruvar)
Se datablad för alla specifikationer
Standard inklusive ändlägesdämpning
U032 0000 1922
U040 0000 1922
U050 0000 1922
U063 0000 1922
U080 0000 1922
U100 0000 1922
U125 0000 1922
Sammanfattning
Alla cylindrar är sammanskruvade och kan därför repareras.
Notera: Alla mått är med 0,0 mm slaglängd.
DIN/ISO 15552
Denna cylinder är konstruerad efter standard DIN/ISO 15552 och kan ersätta andra cylindrar konstruerade efter DIN/ISO 15552.
Material
Kolvstång, beslag, cylinderrör
Ändgavlar och adapter: AISI 304 / (EN 1.4301)*
Kolv: POM / Aluminium
Avskrapare: Nitrilgummi / Polyuretan
O-ringar: Viton
*Kan levereras i AISI 316L (EN 1.4404)
Magnet för avkänning
Som standard är alla cylindrar monterade med magnet. Med hjälp av en givare är det möjligt att registrera kolvstångens position.
Justerbar ändlägesdämpning
Med en justerbar ändlägesdämpning så kan du öka effektiviteten i hela ditt pneumatiska system. Du kan justera bromseffekten med den justerbara skruven som är monterat på cylindern.
Värmetålig cylinder upp till +150°C
En värmetålig UNIC Stainless Cylinder® kan användas i miljöer upp till +150°C. Vid beställning av en värmetålig cylinder så anges ett ”H’’ längst bak i artikelnumret.
Cylinder med ökad kemikalie-resistens
Önskas en ökad kemikalie-resistens så används kemikalieresistenta tätningar som tätar mot den yttre miljön. Vid beställning av en cylinder med ökad kemikalieresistens anges ett ”C’’ längst bak i artikelnumret.
Cylinder med adapter
Det kan vara en fördel att montera en adapter på framgaveln om cylindern används i en aggressiv miljö som ger avlagringar på kolvstången. Adaptern är därför monterat med en kemikalie-resistent och hård avstrykare i PTFE. Vid beställning av en cylinder med adapter anges ett ”A1 eller A2” längst bak i artikelnumret.
Cylinder med fjäder
Alla cylindrar kan levereras som enkelverkande med fjäderretur.
Behöver du hjälp? Kontakta någon av våra tekniska säljare
Standard cylinder med dragstång ISO 15552 Ø32 - Ø100
Cylinder 2130 är en standard UNIC Stainless Cylinder® DIN/ISO 15552 (Ø32 - Ø100) med dragstång, magnet for avkänning och justerbar ändlägesdämpning. Cylinder 2130 är standard monterat med tätningar i Nitrilgummi (NBR)/Polyuretan (PU) och aluminiumkolv.
- Max tryck: 10 bar
- Temperatur: ÷20°C till +80°C
- Standard slaglängder: 25-1000 mm (specialcylindrar max 2000mm)
Tilläggskoder som anges efter artikelnumret
- Värmetålig upp till +150°C - H
- Kemikalieresistens - C
Typ 2130 - med dragstång
Se datablad för alla specifikationer
Standard inklusive
ändlägesdämpning
U032 0000 2130
U040 0000 2130
U050 0000 2130
U063 0000 2130
U080 0000 2130
U100 0000 2130
Sammanfattning
Alla cylindrar är sammanskruvade och kan därför repareras.
Notera: Alla mått är med 0,0 mm slaglängd.
DIN/ISO 15552
Denna cylinder är konstruerad efter standard DIN/ISO 15552 och kan ersätta andra cylindrar konstruerade efter DIN/ISO 15552.
Material
Kolvstång, beslag, cylinderrör
Ändgavlar och adapter: AISI 304 / (EN 1.4301)*
Kolv: POM / Aluminium
Avskrapare: Nitrilgummi / Polyuretan
O-ringar: Viton
*Kan levereras i AISI 316L (EN 1.4404)
Magnet för avkänning
Som standard är alla cylindrar monterade med magnet. Med hjälp av en givare är det möjligt att registrera kolvstångens position.
Justerbar ändlägesdämpning
Med en justerbar ändlägesdämpning så kan du öka effektiviteten i hela ditt pneumatiska system. Du kan justera bromseffekten med den justerbara skruven som är monterat på cylindern.
Värmetålig cylinder upp till +150°C
En värmetålig UNIC Stainless Cylinder® kan användas i miljöer upp till +150°C. Vid beställning av en värmetålig cylinder så anges ett ”H’’ längst bak i artikelnumret.
Cylinder med ökad kemikalie-resistens
Önskas en ökad kemikalie-resistens så används kemikalieresistenta tätningar som tätar mot den yttre miljön. Vid beställning av en cylinder med ökad kemikalieresistens anges ett ”C’’ längst bak i artikelnumret.
Cylinder med adapter
Det kan vara en fördel att montera en adapter på framgaveln om cylindern används i en aggressiv miljö som ger avlagringar på kolvstången. Adaptern är därför monterat med en kemikalie-resistent och hård avstrykare i PTFE. Vid beställning av en cylinder med adapter anges ett ”A1 eller A2” längst bak i artikelnumret.
Cylinder med fjäder
Alla cylindrar kan levereras som enkelverkande med fjäderretur.
Behöver du hjälp? Kontakta någon av våra tekniska säljare

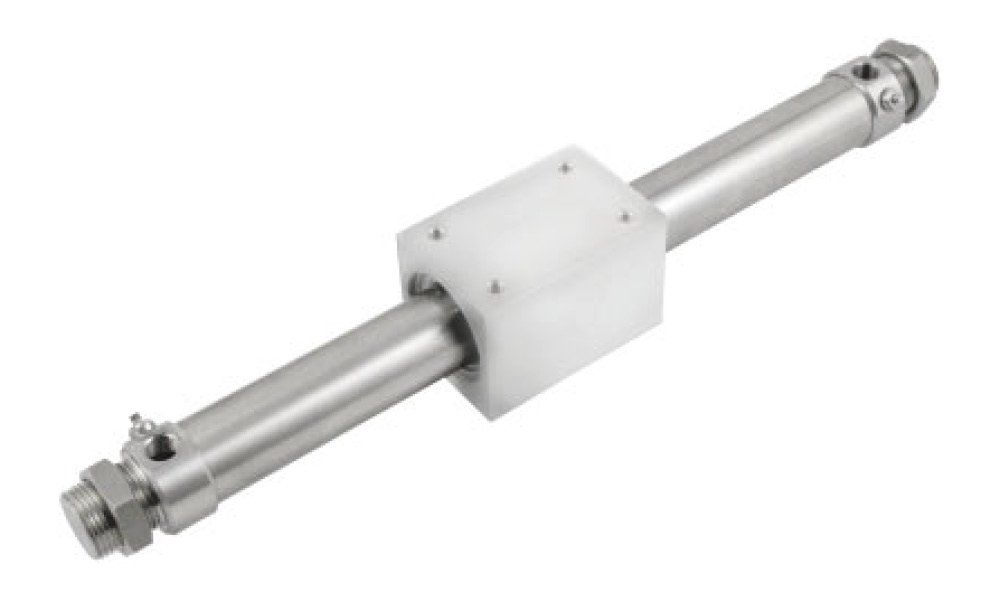

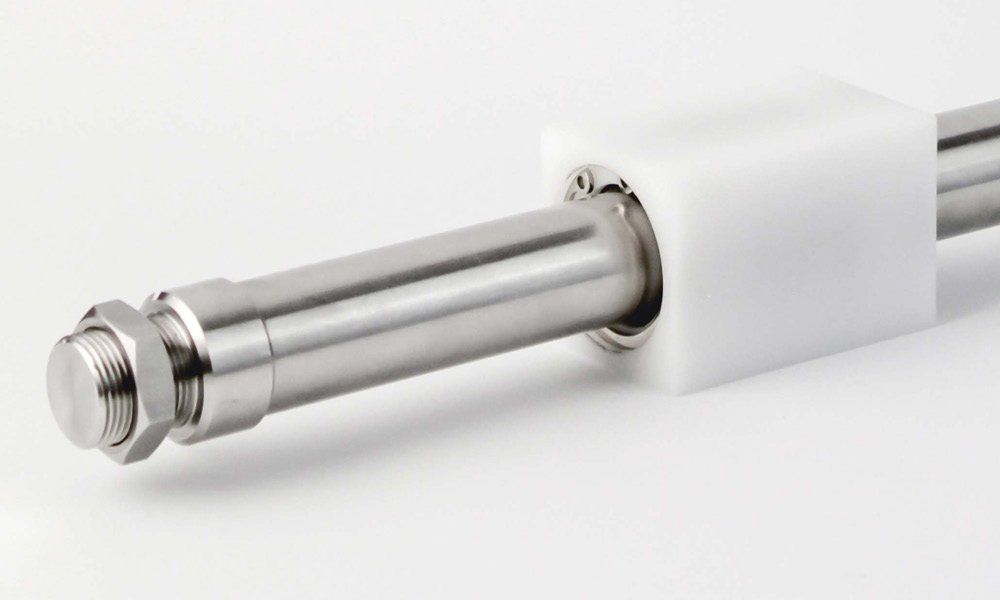

Kolvstångslös cylinder Ø20 - Ø40
Cylinder 4040 är en standard UNIC Stainless Cylinder® utan kolvstång. Cylinder 4040 är med ändlägesdämpning och monterad med tätningar i Nitrilgummi (NBR)/Polyuretan (PU).
- Max tryck: 10 bar.
- Temperatur: ÷20°C till +80°C
- Standard slaglängder: 10-500 mm
- Cylinder levereras standard som kemikalieresistent
Tilläggskoder som anges efter artikelnumret
- Värmetålig upp till +150°C - H
Typ 4040 - kolvstångslös cylinder
Se datablad för alla specifikationer
Standard inklusive
ändlägesdämpning
U020 0000 4040
U025 0000 4040
U032 0000 4040
U040 0000 4040

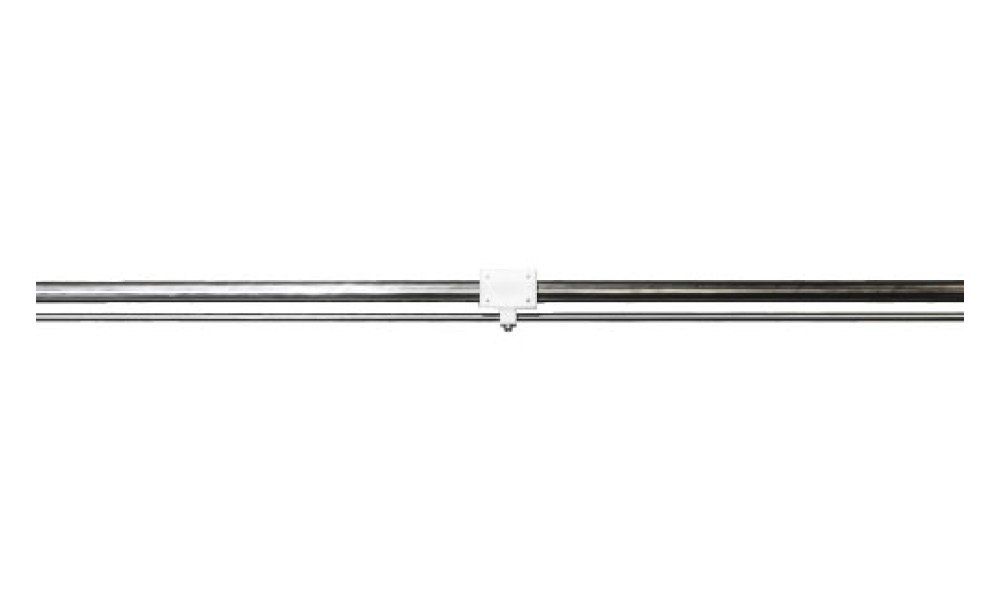

Typ 4041 - kolvstångslös med styrning
Se datablad för alla specifikationer
Standard inklusive ändlägesdämpning
U020 0000 4041
U025 0000 4041
U032 0000 4041
U040 0000 4041

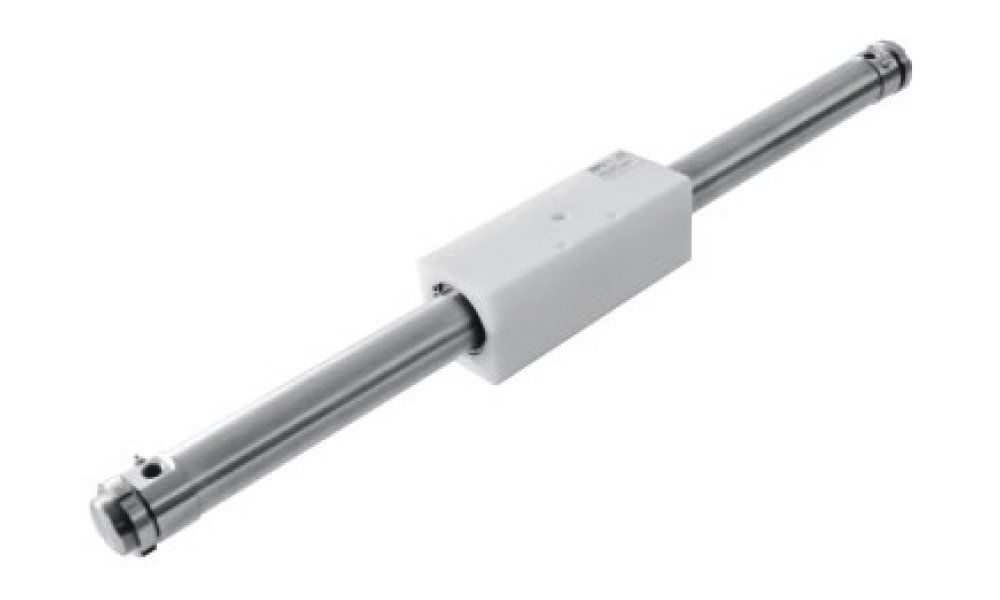

Typ 4242 - kolvstångslös cylinder FESTO kompatibel
Se datablad för alla specifikationer
Standard inklusive ändlägesdämpning
U020 0000 4042
U025 0000 4042
U032 0000 4042
U040 0000 4042
Typ 4243 - kolvstångslös cylinder med styrning FESTO kompatibel
Se datablad för alla specifikationer
Standard inklusive ändlägesdämpning
U020 0000 4243
U025 0000 4243
U032 0000 4243
U040 0000 4243
Sammanfattning
Alla cylindrar är sammanskruvade och kan därför repareras.
Notera: Alla mått är med 0,0 mm slaglängd.
Material
Hus: POM-C FG (livsmedelsgodkänd), PTFE (värmefast)
Cylinderrör och ändgavlar: AISI 304 / (EN 1.4301)*
Justerbar ändlägesdämpning
Med en justerbar ändlägesdämpning så kan du öka effektiviteten i hela ditt pneumatiska system. Du kan justera bromseffekten med den justerbara skruven som är monterat på cylindern.
Cylinder med ökad kemikalieresistens
Cylindern levereras standard som kemikalieresistent.
Värmefast cylinder upp till +150°C (via förfrågan)
Behöver du hjälp? Kontakta någon av våra tekniska säljare

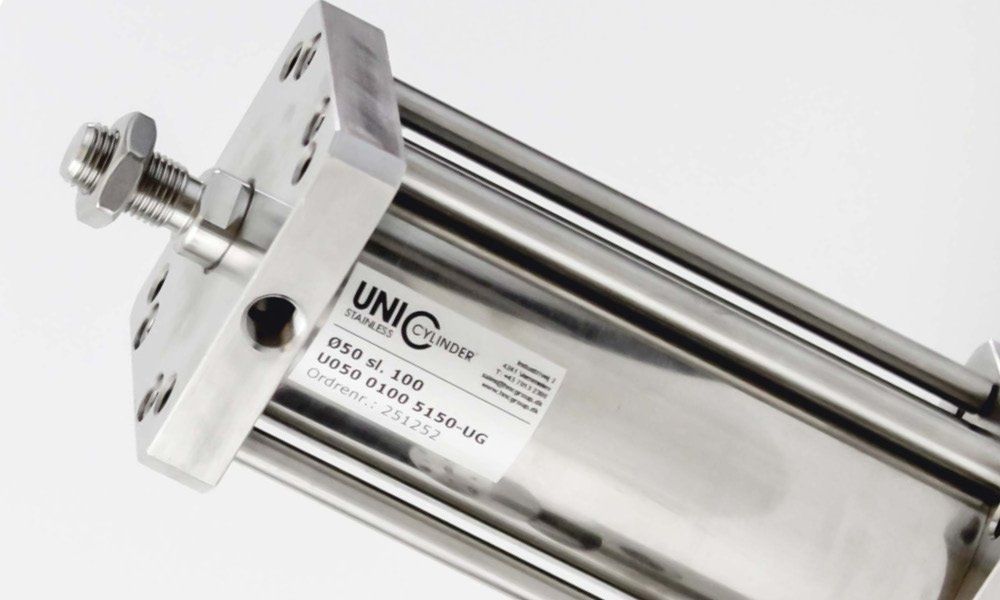

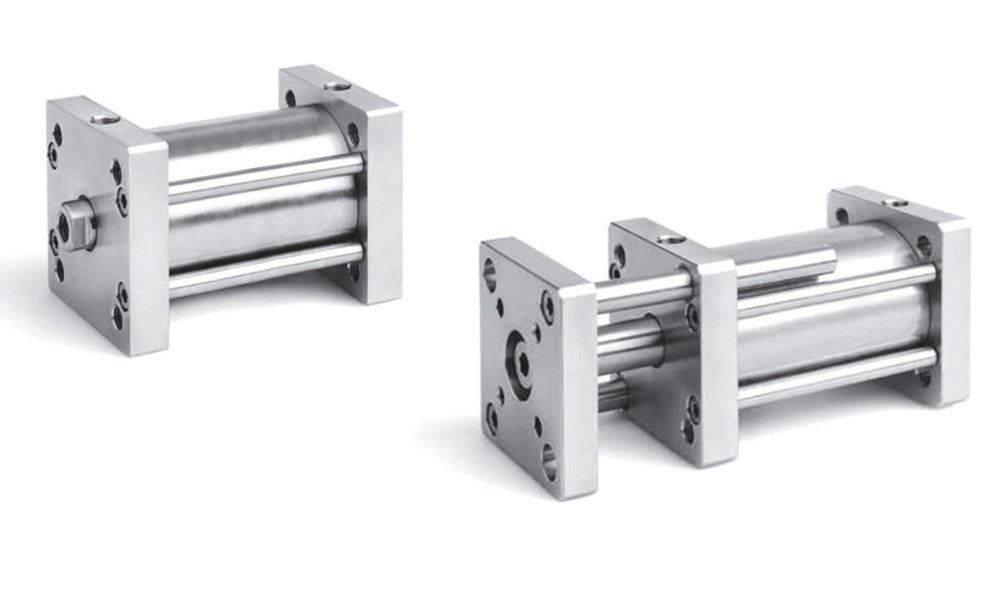

Kompaktcylinder ISO 21287 Ø20 - Ø100
Kompaktcylinder 5150 är en standard UNIC Stainless Cylinder® ISO 21287 (Ø20 - Ø100) med magnet for avkänning, ändlägesdämpning och med tätningar i Nitrilgummi (NBR)/Polyuretan (PU).
- Max tryck: 10 bar
- Temperatur: ÷20°C till +80°C
- Standard slaglängder: 10-500 mm
Tilläggskoder som anges efter artikelnumret
- Värmetålig upp till +150°C - H
- Kemikalieresistens - C
- ATEX - EX
- FDA godkännande - FDA
- Utvändigt gängad kolvstång - UG
- Invändigt gängad kolvstång - IG
- Med styrning - MF
Typ 4243 - kolvstångslös cylinder med styrning FESTO kompatibel
Se datablad för alla specifikationer
Standard inklusive ändlägesdämpning
U020 0000 5150
U032 0000 5150
U040 0000 5150
U050 0000 5150
U063 0000 5150
U080 0000 5150
U100 0000 5150
Sammanfattning
Alla cylindrar är sammanskruvade och kan därför repareras.
Notera: Alla mått är med 0,0 mm slaglängd.
ISO 21287
Denna cylinder är konstruerad efter standard ISO 21287 och kan ersätta andra cylindrar konstruerade efter ISO 21287.
Material
Kolvstång, beslag, cylinderrör
Ändgavlar, dragstång och skruvar: AISI 304 / (EN 1.4301)*
Kolv: Aluminium
Avskrapare: Nitrilgummi / Polyuretan
O-ringar: Viton
*Kan levereras i AISI 316L (EN 1.4404)
Magnet för avkänning
Som standard är alla cylindrar monterade med magnet. Med hjälp av en givare är det möjligt att registrera kolvstångens position.
Behöver du hjälp? Kontakta någon av våra tekniska säljare
FESTO Kompatibel
En standard UNIC Stainless Cylinder® (Ø32-Ø63) er med magnet för avkänning och justerbar ändlägesdämpning. Som standard är en UNIC Stainless Cylinder® monterad med tätningar i Nitrilgummi (NBR)/Polyuretan (PU) och kolv i POM.
- Max tryck: 10 bar
- Temperatur: ÷20°C till +80°C
- Standard slaglängder: 10-500 mm
- Dessa cylindrar kan ersätta motsvarande cylindrar från FESTO
Tilläggskoder som anges efter artikelnumret
- Värmetålig upp till +150°C - H
- Kemikalieresistens - C
- ATEX - EX
- FDA godkännande - FDA
- Avskrapare i PTFE - P
CRDSNU
Typ 1112 - med slät fram och bakgavel
Se datablad för alla specifikationer
Standard inklusive
ändlägesdämpning
U032 0000 1112
U040 0000 1112
U050 0000 1112
U063 0000 1112

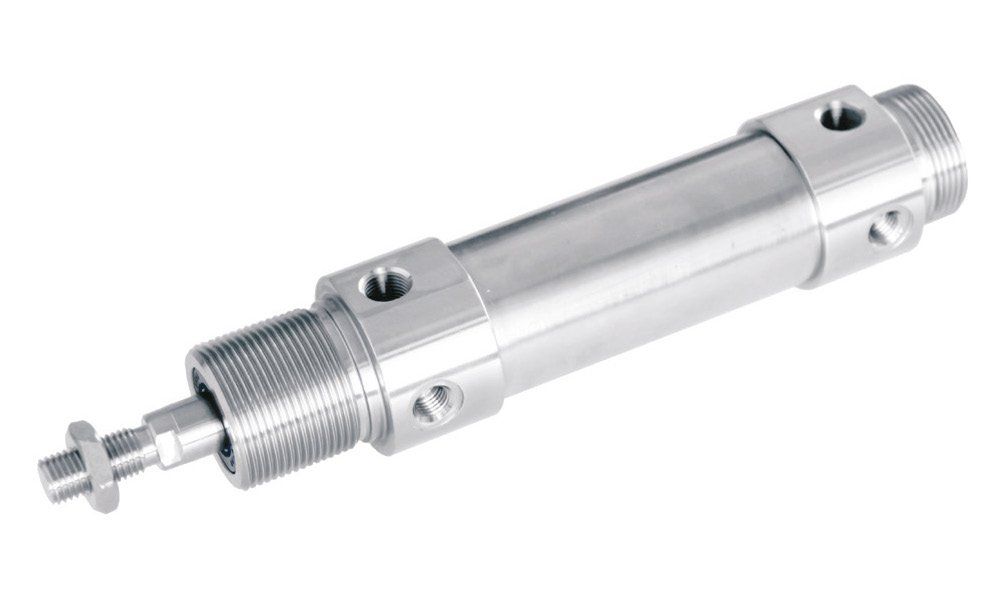

CRDSW
Typ 2538 - med gänga i fram och bakgavel
Se datablad för alla specifikationer
Standard inklusive ändlägesdämpning
U032 0000 2538
U040 0000 2538
U050 0000 2538
U063 0000 2538
CRDSW
Typ 2334 - med gänga i fram och bakgavel
Se datablad för alla specifikationer
Standard inklusive ändlägesdämpning
U032 0000 2334
U040 0000 2334
U050 0000 2334
U063 0000 2334
Sammanfattning
Alla cylindrar är sammanskruvade och kan därför repareras.
Notera: Alla mått är med 0,0 mm slaglängd.
Material
Kolvstång, beslag, cylinderrör
Ändgavlar och adapter: AISI 304 / (EN 1.4301)*
Kolv: POM / Aluminium
Avskrapare: Nitrilgummi / Polyuretan
O-ringar: Viton
*Kan levereras i AISI 316L (EN 1.4404)
Magnet för avkänning
Som standard är alla cylindrar monterade med magnet. Med hjälp av en givare är det möjligt att registrera kolvstångens position.
Justerbar ändlägesdämpning
Med en justerbar ändlägesdämpning så kan du öka effektiviteten i hela ditt pneumatiska system. Du kan justera bromseffekten med den justerbara skruven som är monterat på cylindern.
Värmetålig cylinder upp till +150°C
En värmetålig UNIC Stainless Cylinder® kan användas i miljöer upp till +150°C. Vid beställning av en värmetålig cylinder så anges ett ”H’’ längst bak i artikelnumret.
Cylinder med ökad kemikalie-resistens
Önskas en ökad kemikalie-resistens så används kemikalieresistenta tätningar som tätar mot den yttre miljön. Vid beställning av en cylinder med ökad kemikalieresistens anges ett ”C’’ längst bak i artikelnumret.
Cylinder med adapter
Det kan vara en fördel att montera en adapter på framgaveln om cylindern används i en aggressiv miljö som ger avlagringar på kolvstången. Adaptern är därför monterat med en kemikalie-resistent och hård avstrykare i PTFE. Vid beställning av en cylinder med adapter anges ett ”A1 eller A2” längst bak i artikelnumret.
Behöver du hjälp? Kontakta någon av våra tekniska säljare
Type A1 och A2 - Adapter Ø25-Ø125
Det kan vara en fördel att montera adapter på framgaveln, om cylindern används i en aggressiv miljö som ger avlagringar på kolvstången. Adaptern är därför monterat med en kemikalieresistent och hård avstrykare i PTFE. Adaptern kan anpassas precis efter dina önskemål.
Material standard
Ändgavlar: AISI 304 (EN 1.4301)*
Avskrapare: PTFE
*Kan levereras i AISI 316L (EN 1.4404)
Kemikalieresistens
Denna adapter levereras med ökad kemikalieresistenta tätningar.
Kundönskemål
Mått efter önskemål.
A1 - Adapter
med montageskruvar f. cyl. Ø25 - Ø125
Se datablad för alla specifikationer
Ø25
Ø32
Ø40
Ø50
Ø63
Ø80
Ø100
Ø125
U1902548-48
U1903248-48
U1904048-48
U1905048-48
U1906348-48
U1908048-48
U1910048-48
U1912548-48
A2 - Adapter
slät. f. cyl. Ø 25 - Ø125
Se datablad för alla specifikationer
Ø25
Ø32
Ø40
Ø50
Ø63
Ø80
Ø100
Ø125
U1902549-48
U1903249-48
U1904049-48
U1905049-48
U1906349-48
U1908049-48
U1910049-48
U1912549-48
Beslag och tillbehör
Främre svängfäste DIN/ISO 15552 (VDMA 24562)
Tillverkad i rostfritt stål, AISI 304 för cylinder Ø32 - Ø100 inklusive montageskruvar.
Se datablad för alla specifikationer
Ø32
Ø40
Ø50
Ø63
Ø80
Ø100
U1903212E
U1904012E
U1905012E
U1906312E
U1908012E
U1910012E
Bakre svängfäste bakre 90° DIN/ISO 15552
Tillverkad i rostfritt stål, AISI 304 för cylinder Ø32 - Ø100 inklusive montageskruvar.
Se datablad för alla specifikationer
Ø32
Ø40
Ø50
Ø63
Ø80
Ø100
U1903213E
U1904013E
U1905013E
U1906313E
U1908013E
U1910013E
Vridbart fäste DIN/ISO 15552
Tillverkad i rostfritt stål, AISI 304 för cylinder Ø80 - Ø125 inklusive montageskruvar.
Se datablad för alla specifikationer
Ø80
Ø100
Ø125
U1908004
U1910004
U1912504

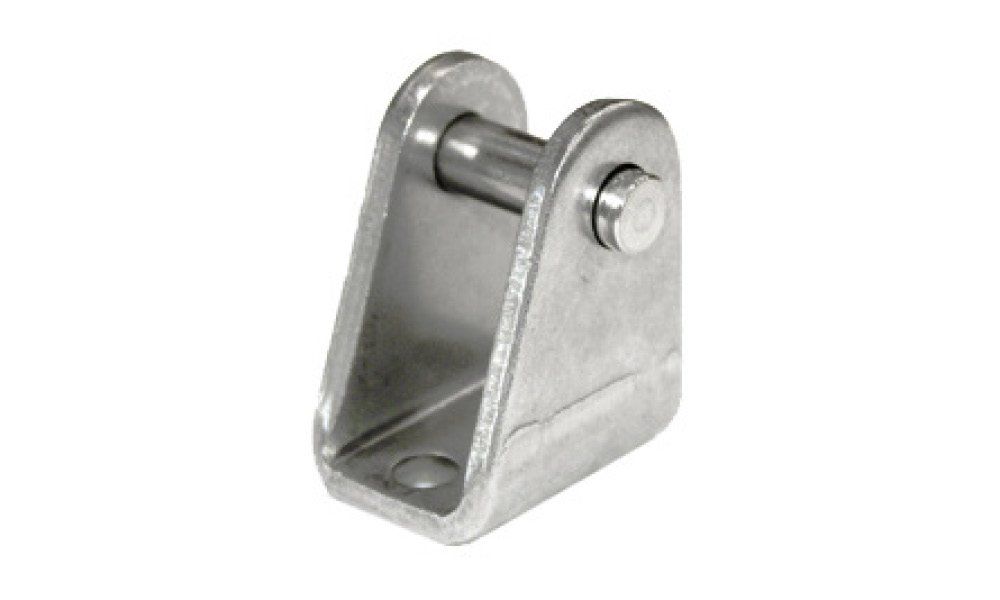

Vridbart fäste 90° DIN/ISO 6432
Tillverkad i rostfritt stål, AISI 304 för cylinder Ø12 - Ø25.
Se datablad för alla specifikationer
Ø12/Ø16
Ø25/Ø32
U1901403
U1902303
Fotfäste DIN/ISO 6432
Tillverkad i rostfritt stål, AISI 304 för cylinder Ø12 - Ø25.
Se datablad för alla specifikationer
Ø12/Ø16
Ø25/Ø32
U1901407
U1902307
Kolvstångsmutter
Tillverkad i rostfritt stål, AISI 304 för cylinder Ø12 - Ø25.
Se datablad för alla specifikationer
Ø12/Ø16
Ø20
Ø25/Ø32
Ø40
Ø50/Ø63
Ø80/Ø100
Ø125
U1901430
U1902030
U1903030
U1904030
U1905930
U1909030
U1912530
Halsmutter
Tillverkad i rostfritt stål, AISI 304 för cylinder Ø12 - Ø25.
Se datablad för alla specifikationer
Ø12/Ø16
Ø20/Ø25
Ø32
Ø40
Ø50/Ø63
Ø80/Ø100
Ø125
U1901402
U1902502
U1903202
U1904002
U1905902
U1909002
U1912502
Kolvstångsgaffel DIN/ISO 8140
Tillverkad i rostfritt stål, AISI 304 för cylinder Ø12 - Ø25.
Se datablad för alla specifikationer
Ø12/Ø16
Ø20
Ø25/Ø32
Ø40
Ø50/Ø63
Ø80/Ø100
Ø125
U1901423
U1902023
U1903023
U1904023
U1905923
U1909023
U1912523
Gaffelfäste DIN/ISO 15552
Tillverkad i rostfritt stål, AISI 304 för cylinder Ø32 – Ø100 inklusive montageskruvar.
Se datablad för alla specifikationer
Ø32
Ø40
Ø50
Ø63
Ø80
Ø100
U1903214E
U1904014E
U1905014E
U1906314E
U1908014E
U1910014E

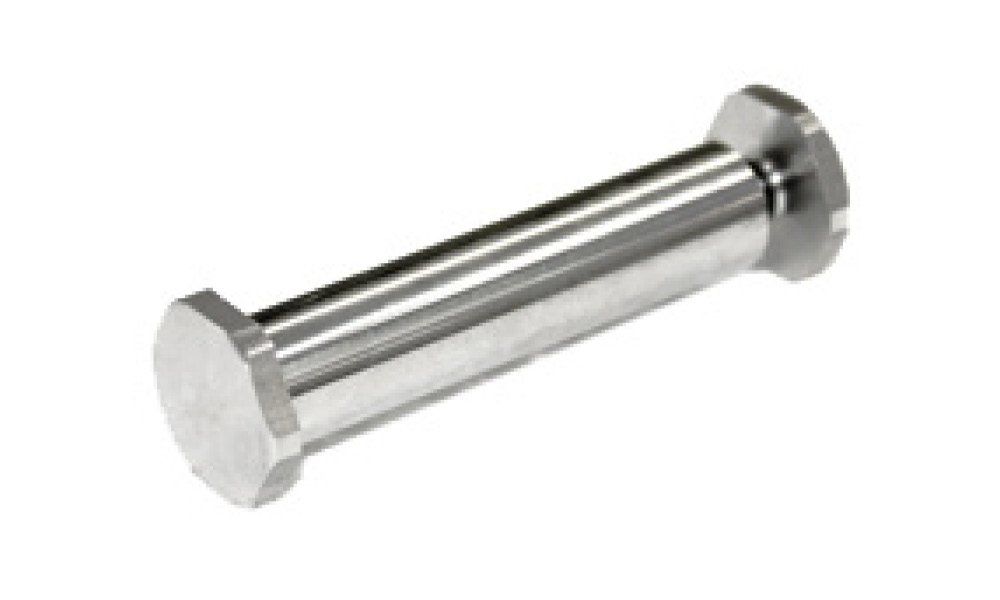

Axel för svängfäste DIN/ISO 15552
Tillverkad i rostfritt stål, AISI 304 för cylinder Ø32 – Ø125.
Se datablad för alla specifikationer
Ø32
Ø40
Ø50
Ø63
Ø80
Ø100
Ø125
U1903215
U1904015
U1905015
U1906315
U1908015
U1910015
U1912515

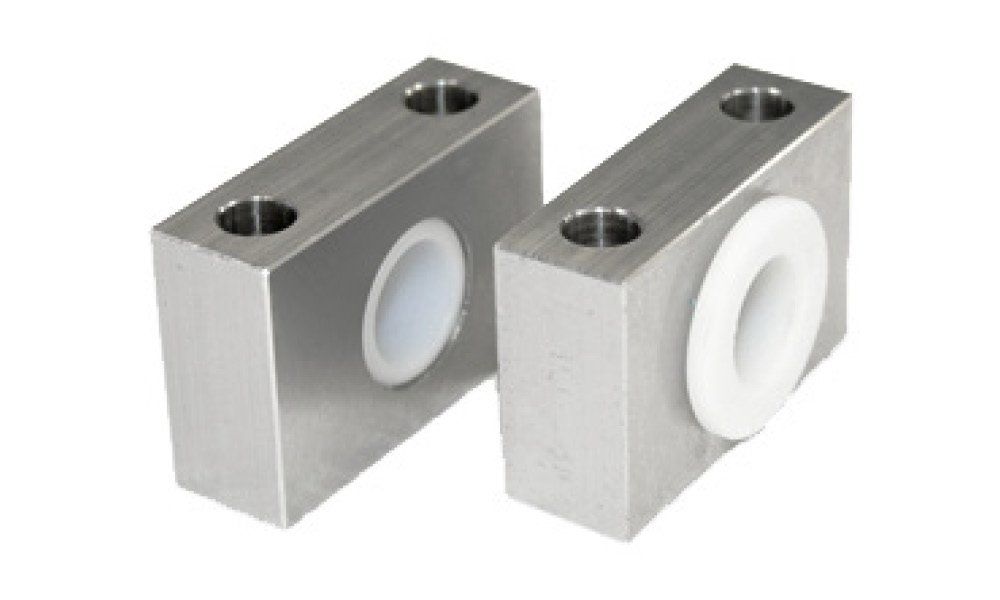

Lagerbockar DIN/ISO 15552
Tillverkad i rostfritt stål, AISI 304 för cylinder Ø32 – Ø125. Levereras i set.
Se datablad för alla specifikationer
Ø32
Ø40/Ø50
Ø63/Ø80
Ø100/Ø125
U1903216
U1904516
U1907016
U1911016
Länkhuvud DIN/ISO 8139
Tillverkad i rostfritt stål, AISI 304 för cylinder Ø32 – Ø125.
Se datablad för alla specifikationer
Ø12/Ø16
Ø20
Ø25/Ø32
Ø40
Ø50/Ø63
Ø80/Ø100
Ø125
U1901427
U1902027
U1903027
U1904027
U1905927
U1909027
U1912527
Midjefäste DIN/ISO 15552
Tillverkad i rostfritt stål, AISI 304 för cylinder Ø32 – Ø125 inklusive montageskruvar.
Se datablad för alla specifikationer
Ø32
Ø40
Ø50
Ø63
Ø80
Ø100
Ø125
U1903217
U1904017
U1905017
U1906317
U1908017
U1910017
U1912517

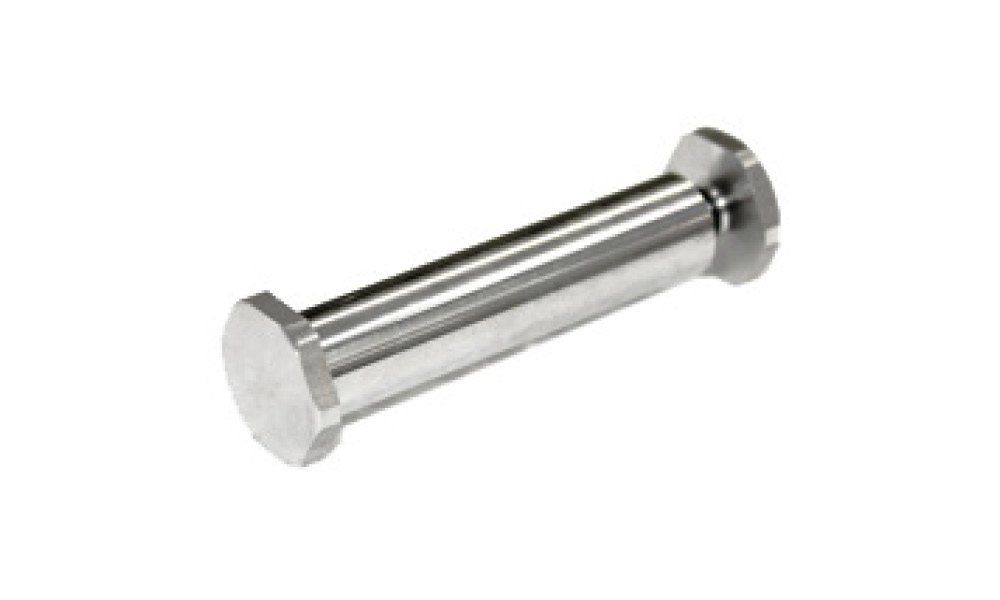

Axel för bakgavel nr 18 DIN/ISO 15552
För montage av beslag på bakgavel nr 18 i rostfritt stål AISI 304 för cylinder Ø32 – Ø125.
Se datablad för alla specifikationer
Ø32
Ø40
Ø50
Ø63
Ø80
Ø100
Ø125
U1903205
U1904005
U1905005
U1906305
U1908005
U1910005
U1912505
Givare
Elektronisk givarkontakt i plast, IP 67, m/u kabel.
Se datablad för alla specifikationer
3m. PUR
5m. PUR
R41 202 286 9
R41 202 287 0
Fäste för givare
Beslag för givare i rostfritt stål AISO 304 för cylinder Ø12 – Ø125, UNIC standard.
Se datablad för alla specifikationer
Ø12
Ø16
Ø20
Ø25
Ø32
Ø40
Ø50
Ø63
Ø80
Ø100
Ø125
U1900312
U1900313
U1900314
U1900315
U1900316
U1900317
U1900318
U1900319
U1900320
U1900321
U1900322
Behöver du hjälp? Kontakta någon av våra tekniska säljare
- Officiell partner Norgren sedan 2001 -
Butik
Öppettider:
mån - fre: 08.00 - 17-00
Adress
Kvällsvindsgatan 8
652 21 Karlstad
Högsta kreditvärdighet
Medlem i Paper Province
